前言

随着网络的飞速发展，网络安全和网络服务质量QoS (Quality of Service)问题日益突出。访问控制列表 (ACL, Access Control List)是与其紧密相关的一个技术。

ACL可以通过对网络中报文流的精确识别，与其他技术结合，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。

ACL原理

常见误区：

• ACL支持二层和三层，基本ACL和高级ACL都为三层，二层ACL编号数字更大，为4000~4999
• ACL匹配规则有两种，默认规则下按rule ID从小到大匹配具体看ACL的匹配机制
• 高级ACL动作(deny拒绝/permit 允许)后加二层协议，destination-port后加 (取值范围) + (三层协议/端口号)
• ACL只针对穿越流量（即匹配的源IP不能的路由器自己的）
• traffic-filter 调用的，只要没有明确指定deny ，那么默认放行
• 一个接口只能配置匹配一个ACL



ACL概述

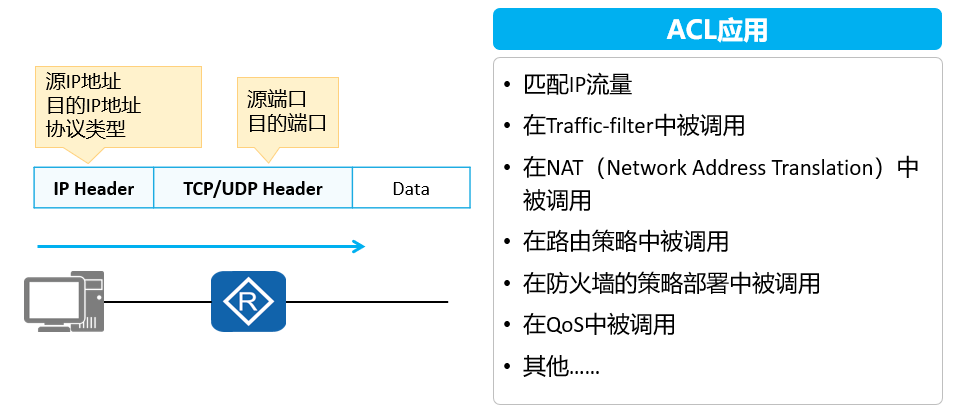

• ACL是一个实现流量过滤的工具。
• ACL是由一系列permit或deny语句组成的、有序规则的列表。
• ACL是一个匹配工具，能够对报文进行匹配和区分。

ACL的组成

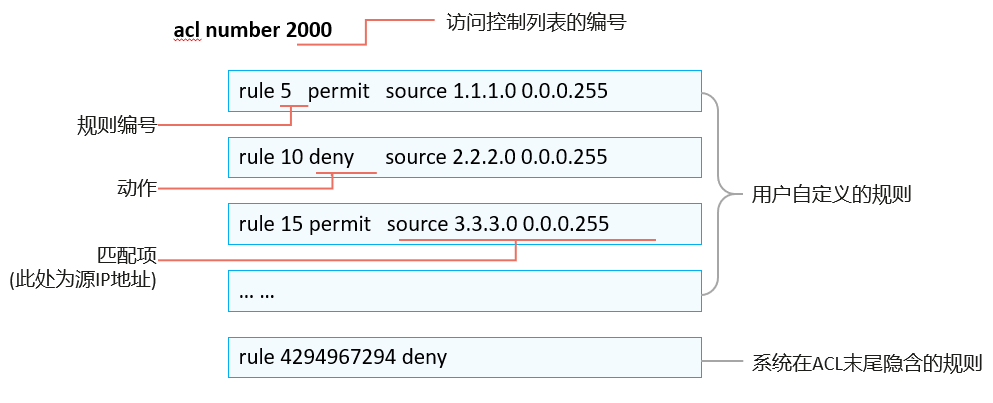

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

规则编号

• 规则编号（Rule ID）：
  一个ACL中的每一条规则都有一个相应的编号。
• 步长（Step）:

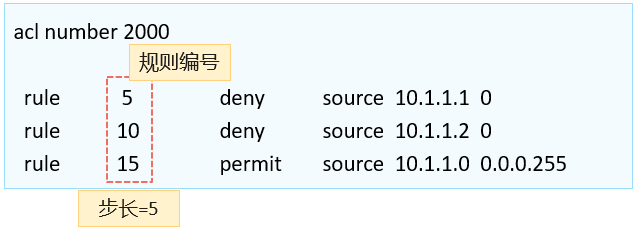

  步长是系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，缺省值为5。步长的作用是为了方便后续在旧规则之间，插入新的规则。
• Rule ID分配规则：
  系统为ACL中首条未手工指定编号的规则分配编号时，使用步长值（例如步长=5，首条规则编号为5）作为该规则的起始编号；为后续规则分配编号时，则使用大于当前ACL内最大规则编号且是步长整数倍的最小整数作为规则编号。

如果希望增加1条规则，该如何处理？

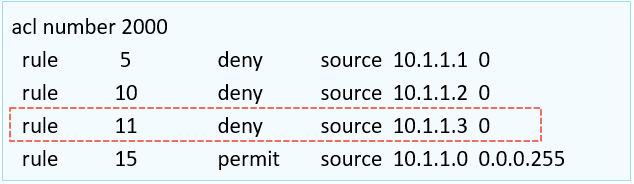

rule 11 deny source 10.1.1.3 0

通配符

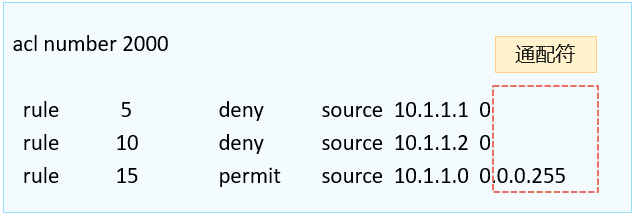

通配符是一个32比特长度的数值，用于指示IP地址中，哪些比特位需要严格匹配，哪些比特位无需匹配。

通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。

• 匹配规则：
  “0”表示“匹配”；“1”表示“随机分配”

• 例1：如何匹配192.168.1.1/24对应网段的地址？

  * 192.168.1.0 0.0.0.255 *

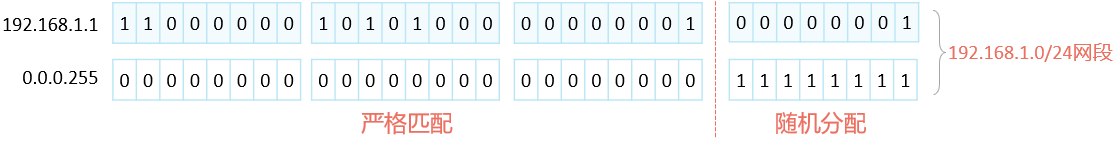

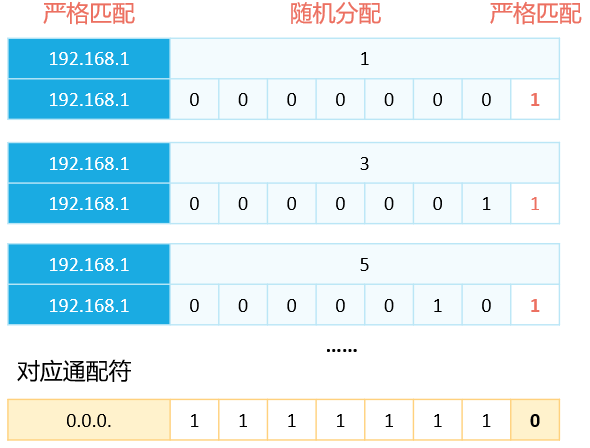

• 例2：如何匹配192.168.1.0/24这个子网中的奇数IP地址，例如192.168.1.1、192.168.1.3、192.168.1.5等？

  * 192.168.1.1 0.0.0.254 *



• 特殊例子：

  • 精确匹配192.168.1.1这个IP地址

    * 192.168.1.1 0.0.0.0 * 或 * 192.168.1.1 0 *

  • 匹配所有IP地址

    * 0.0.0.0 255.255.255.255 或 * any *

ACL的分类与标识

基于ACL规则定义方式的分类：

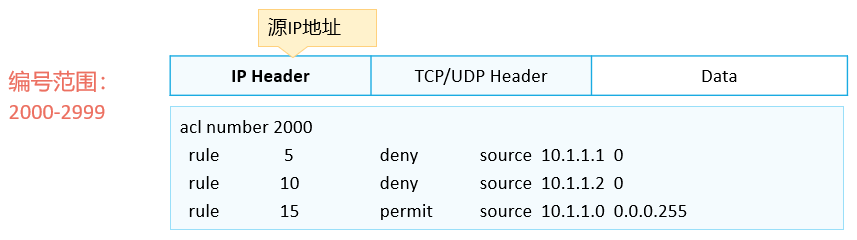

基本ACL：

高级ACL：

ACL的匹配机制

• ACL匹配机制有两种：config模式和auto模式


• 缺省(默认)情况下为config模式

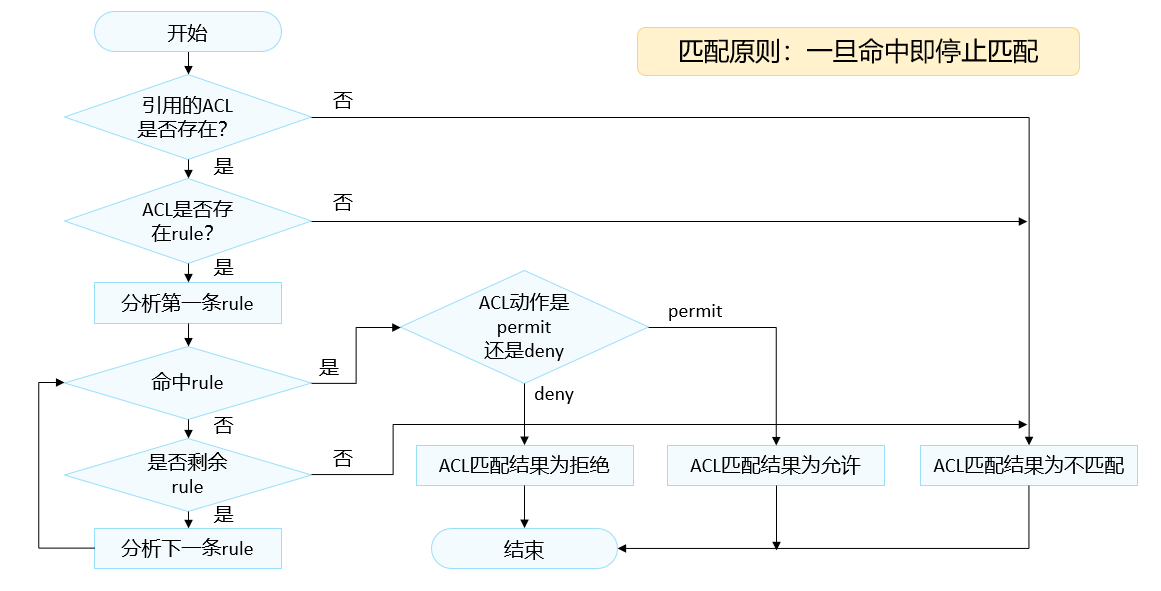

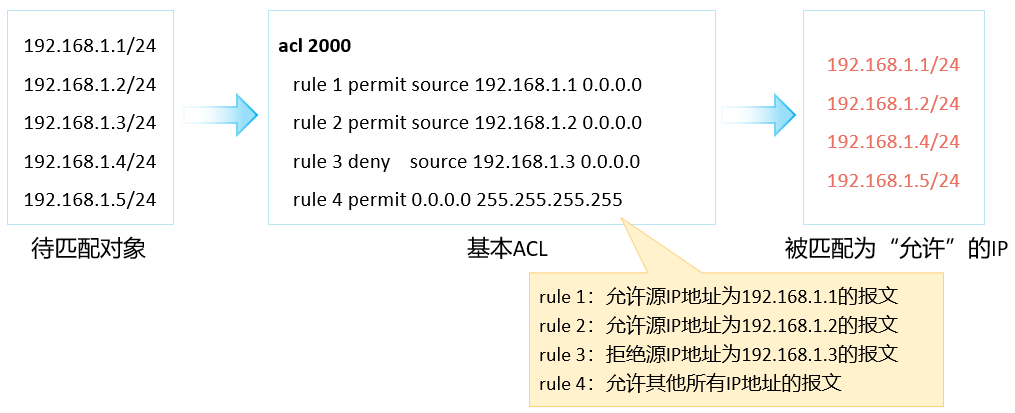

  系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。



• auto模式是指系统使用“深度优先”的原则，将规则按照精确度从高到底进行排序，系统按照精确度从高到低的顺序进行报文匹配

  • 注：在auto模式下不能写rule id，由系统自动分配

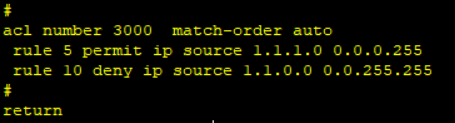

  如在auto模式下的acl3000中存在以下规则：

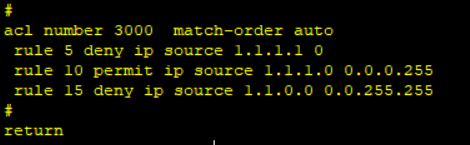

  如果在acl 3000中插入`rule deny ip source 1.1.1.1 0`（目的IP地址是主机地址，优先级高于上图中的两条规则），系统将按照规则的优先级关系，重新为各规则分配编号。插入新规则后，新的排序如下。


ACL的匹配位置

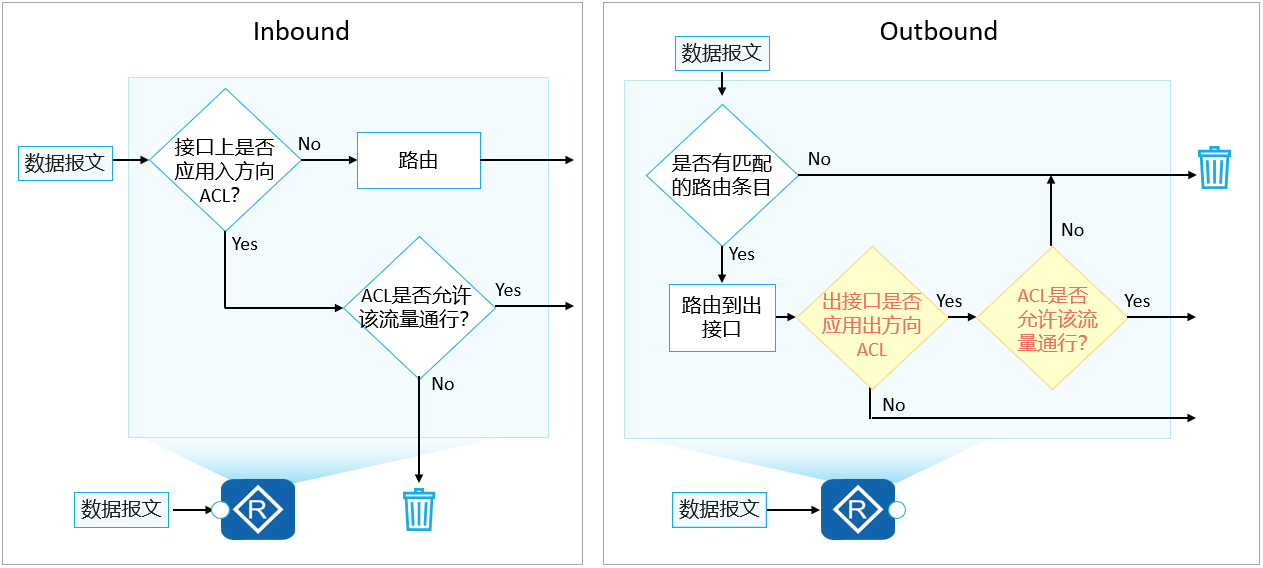

ACL只针对穿越流量（即匹配的源IP不能的路由器自己的）:

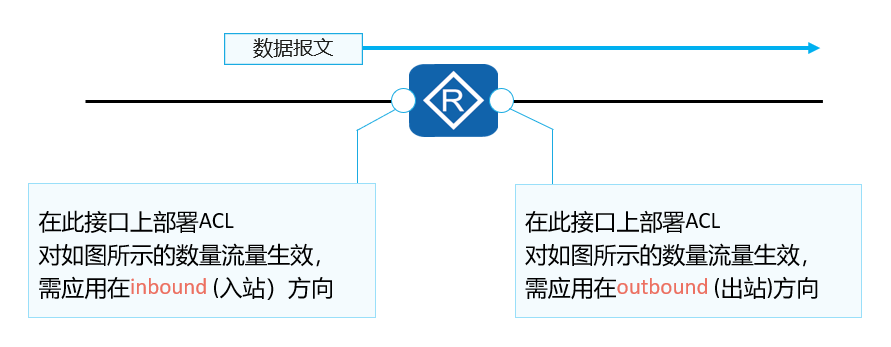

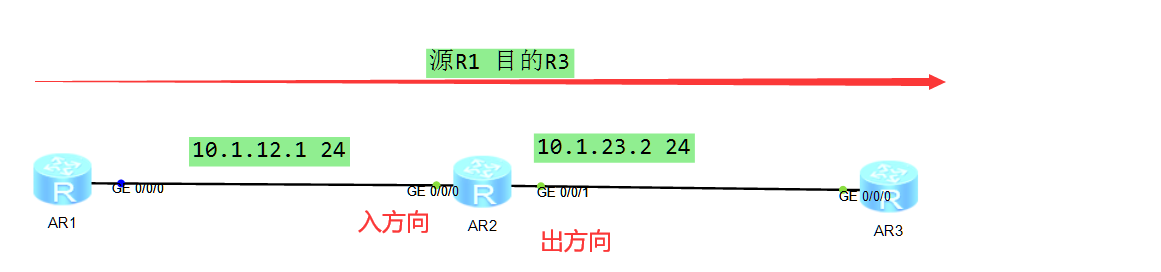

入站 (Inbound)及出站 (Outbound)方向:

基本ACL

组成：*rule + (规则ID) + 动作(deny拒绝/permit 允许) + source + IP地址 + 通配符*

配置：

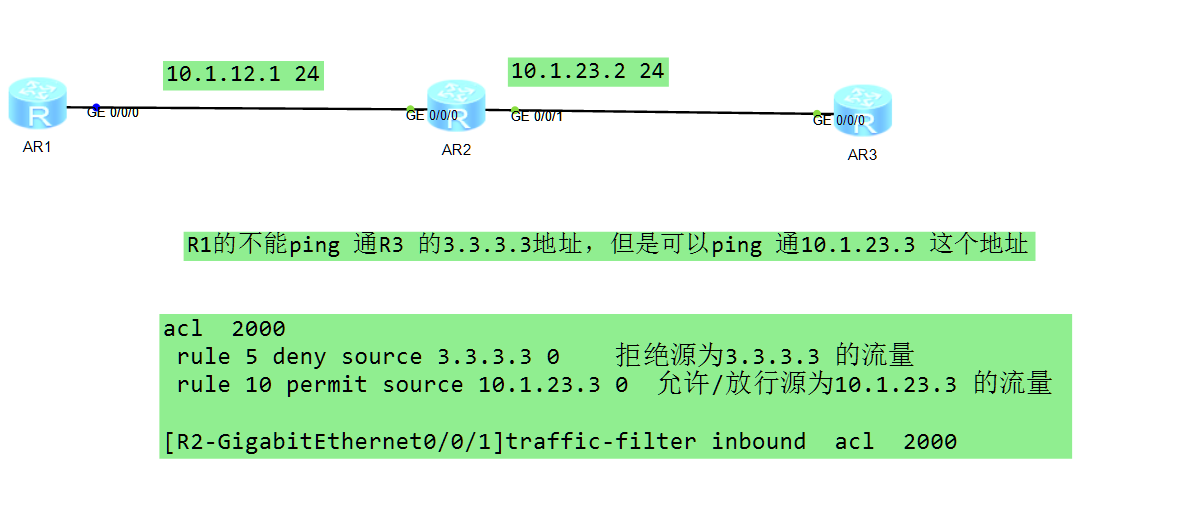

1. 案例1：拒绝源为10.1.12.1 的流量

//1. 创建ACL:
[R2]acl 2000

//2. 制定规则:
[R2-acl-basic-2000]rule 5 deny source 10.1.12.1 0.0.0.0  //规则为5，不允许/拒绝 源为10.1.12.1 的流量

//3. 调用acl:
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000

2. 案例2：拒绝所有流量

   //1. 创建ACL: [R2]acl 2000 //2. 制定规则:特殊案例！ [R2-acl-basic-2000]rule 5 deny source any //过滤所有 //3. 调用acl: [R2]int g0/0/1 [R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000

高级ACL

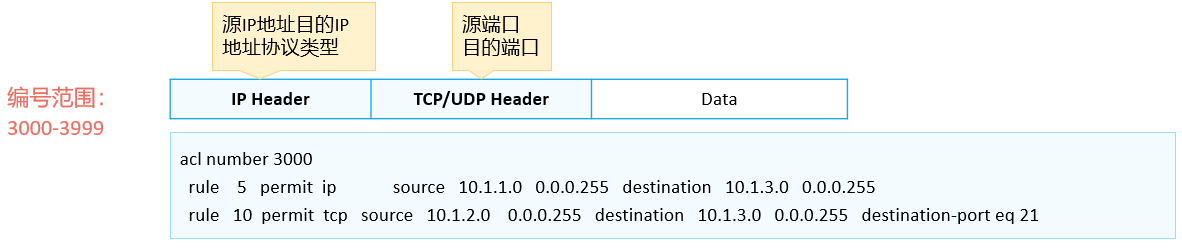

组成：*rule + (规则ID) + 动作(deny拒绝/permit 允许) + (二层协议) source + IP地址 + 通配符 + destination + IP地址 + 通配符 + destination-port + (取值范围) + (三层协议/端口号)*

注：

(二层协议)

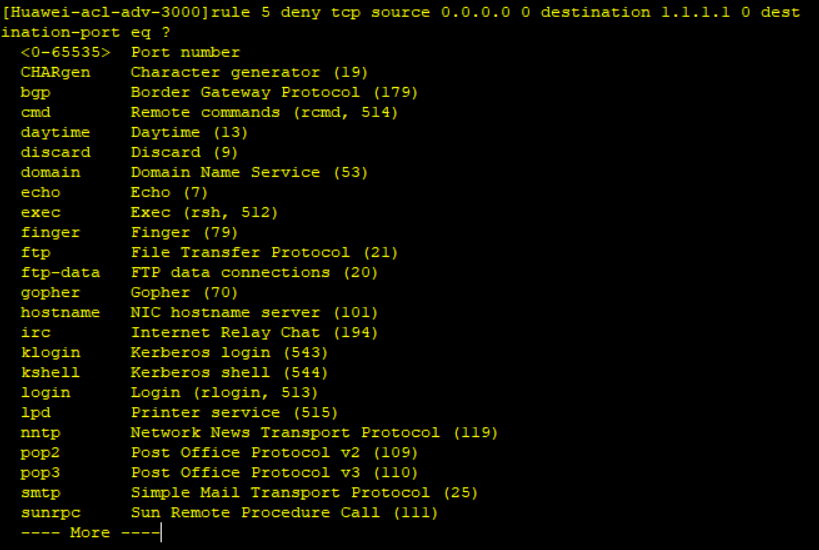

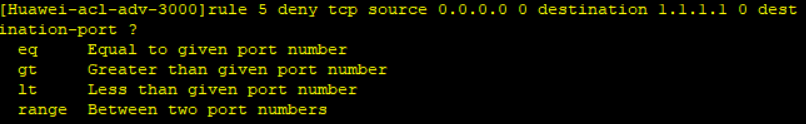

(取值范围)

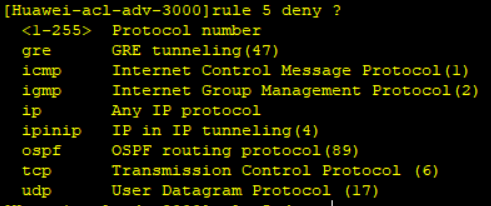

(三层协议/端口号)

配置：

1. 案例1：使R1的1.1.1.1不能平通R3但允许10.1.12.1ping通R3

//1. 创建acl:
[R2]acl 3000

//2. 制定规则:
[R2-acl-adv-3000]rule 6 deny icmp source 1.1.1.1 0.0.0.0 destination 3.3.3.3 0.0.0.0    //拒绝源为1.1.1.1，目的为3.3.3.3的ICMP流量（不允许1.1.1.1 ping 通3.3.3.3）
[R2-acl-adv-3000]rule permit icmp source 10.1.12.1 0.0.0.0 destination 3.3.3.3 0.0.0.0    //允许源为10.1.12.1 ，目的为3.3.3.3的icmp流量（允许10.1.12.1 ping 通3.3.3.3 ）

//3. 调用:
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

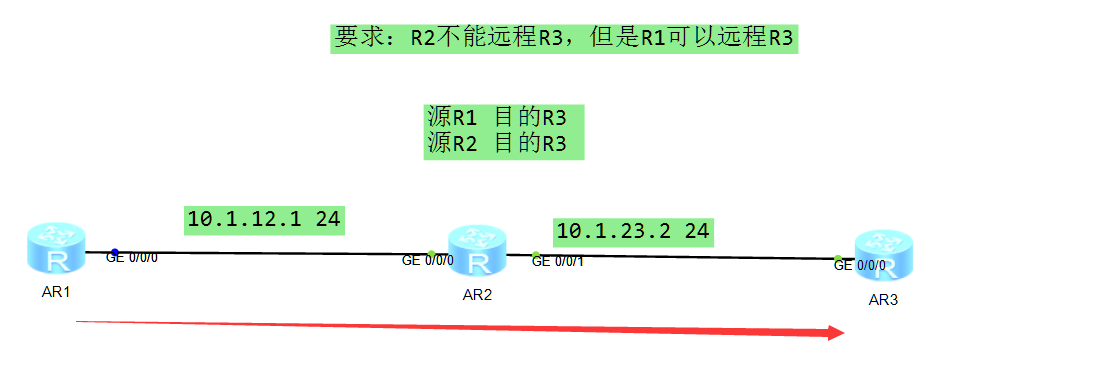

2. 案例2：使R2不能远程R3，但允许R1远程R3

//1. 创建acl:
[R3]acl 3000    //因为涉及R1和R2的流量，规则仅对穿越流量有效，所以要在R3上做ACL才有效

//2. 制定规则:
[R3-acl-adv-3000]rule 5 deny tcp source 10.1.23.2 0 destination 10.1.23.3 0 destination-port eq 23  //规则为5，拒绝源为10.1.23.2 ，目的为10.1.23.3的tcp流量，且该tcp流量的目的端口号为23
//R1的流量不拒绝，默认则为允许

//3. 调用acl:
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
