    网络工程-HCIA课程（二）华为VRP系统
    2020/07/24 网络工程 HCIA 网络工程师 华为 HCIA VRP

    前言

    通用路由平台VRP（Versatile Routing Platform）是华为公司数据通信产品的通用操作系统平台

    它以IP业务为核心，采用组件化的体系结构，在实现丰富功能特性的同时，还提供了基于应用的可裁剪和可扩展的功能，使得路由器和交换机的运行效率大大增加。熟悉VRP操作系统并且熟练掌握VRP配置是高效管理华为网络设备的必备基础。

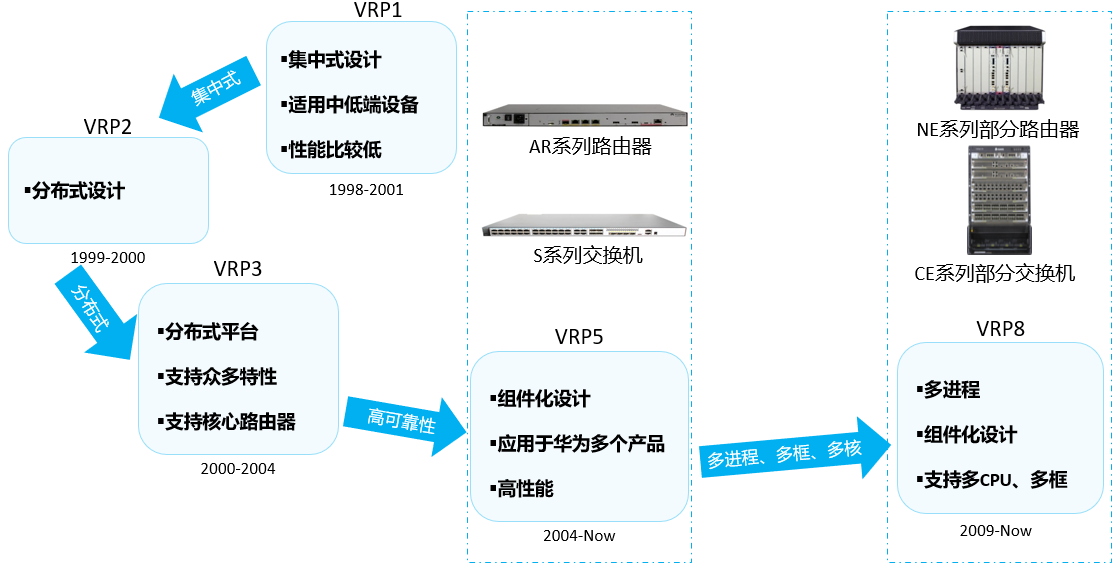

    VRP的发展





    设备管理

    • 用户对设备的常见管理方式主要有命令行方式和Web网管方式两种。
    • 用户需要通过相应的方式登录到设备后才能对设备进行管理。




    VRP用户界面

    • 用户通过命令行方式登录设备时，系统会分配一个用户界面用来管理、监控设备和用户间的当前会话。

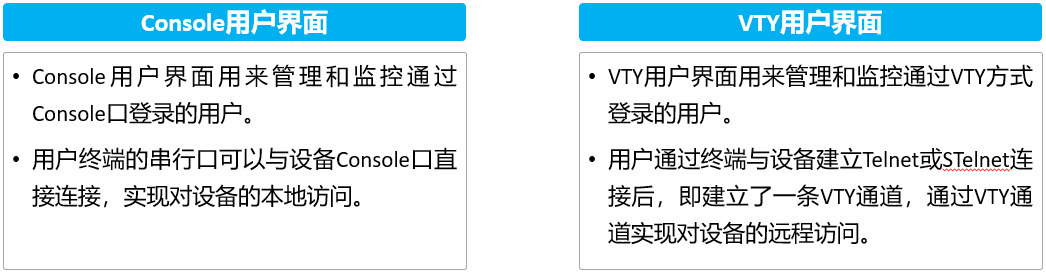

    • 设备系统支持的用户界面有Console用户界面和虚拟类型终端VTY（Virtual Type Terminal）用户界面。




    VRP用户级别

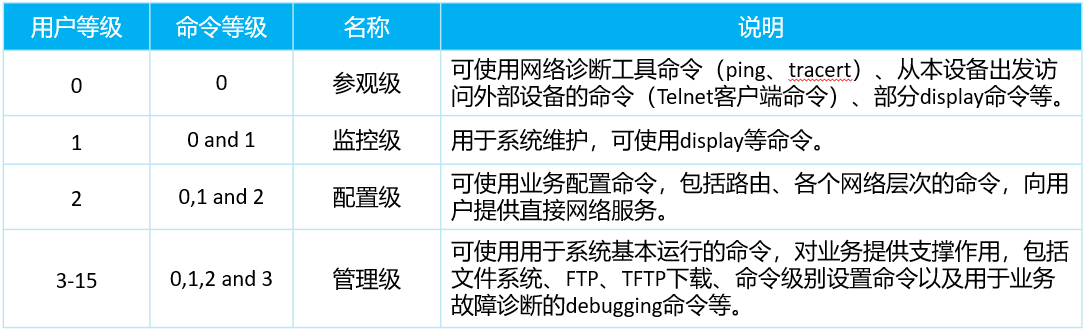

    • VRP提供基本的权限控制，可以实现不同级别的用户能够执行不同级别的命令，用以限制不同用户对设备的操作。




    网络管理-登录

    WEB网管方式

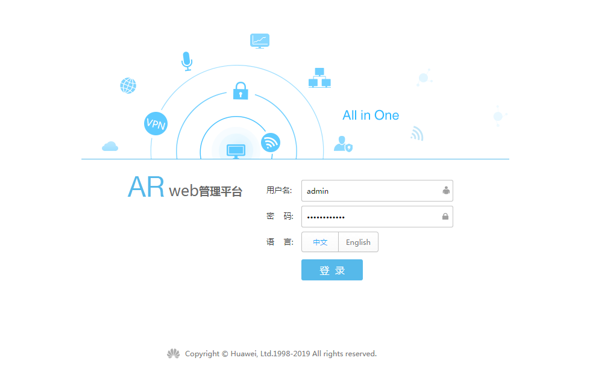

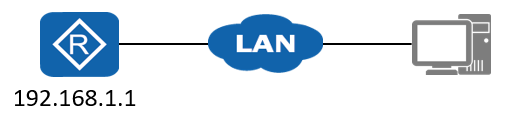

    • 以华为AR系列路由器为例，PC终端打开浏览器软件，在地址栏中输入“https://192.168.1.1/”，按下回车键，显示AR Web管理平台登录界面。


    命令行方式

    设备登录方式分为两种：本地登录和远程登录。

    本地登录

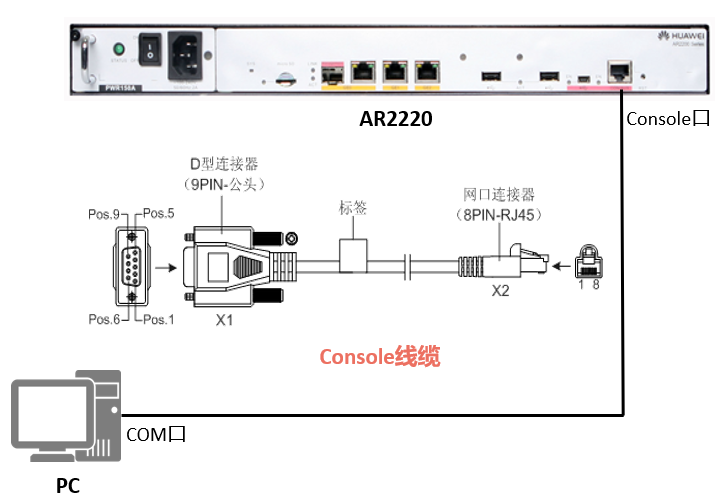

    • 当用户需为第一次上电的设备进行配置时，可通过Console口本地登录设备。
    • 控制口（Console Port）是一种通信串行端口，由设备的主控板提供。

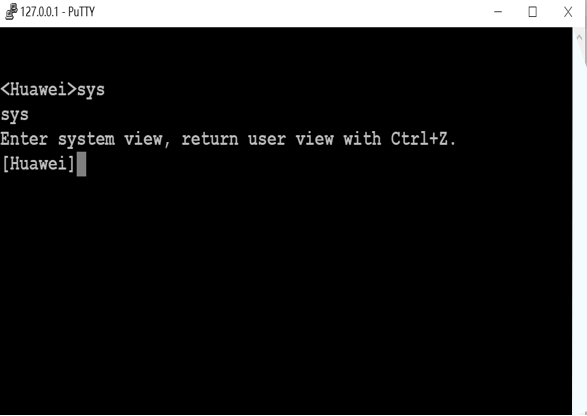

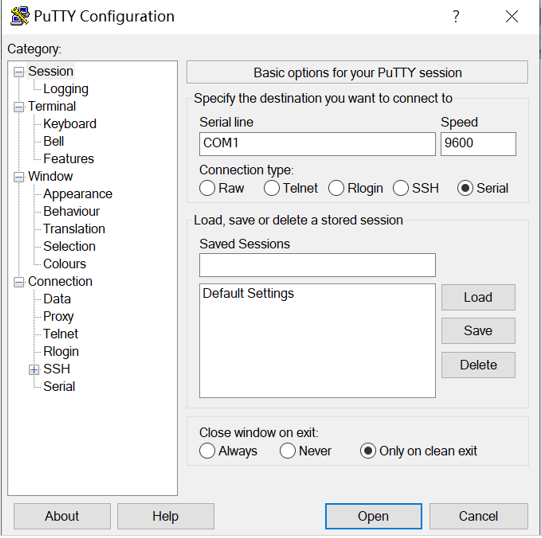

    • 用户终端的串行端口可以与设备Console口直接连接，然后通过PUTTY工具本地登录实现对设备的本地配置。




    远程登录

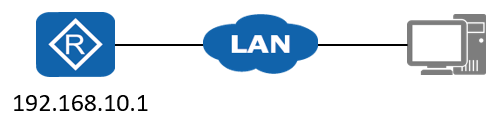

    远程登录允许终端远程登录到任何可以充当远程登录服务器的设备，对这些网络设备进行集中的管理和维护。远程登录方法包括：Telnet和SSH。

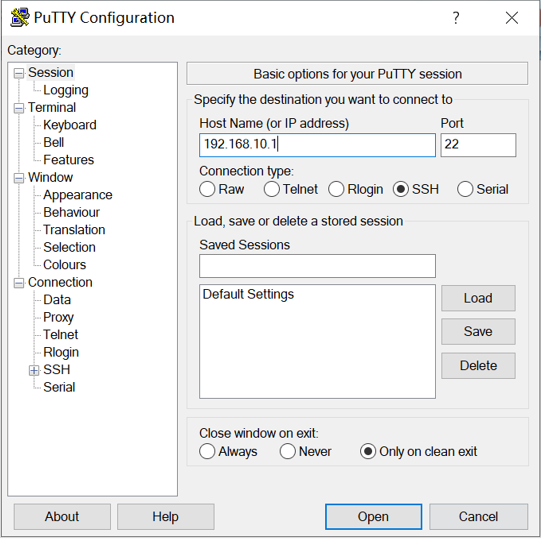

    • 如果通过SSH远程登录，连接类型为“SSH”，需要输入远程登录服务器的IP地址，端口号缺省为22。
    • 如果通过Telnet远程登录，连接类型为“Telnet”，需要输入远程登录服务器的IP地址，端口号缺省为23。


    命令行界面





    命令行基础

    命令行视图

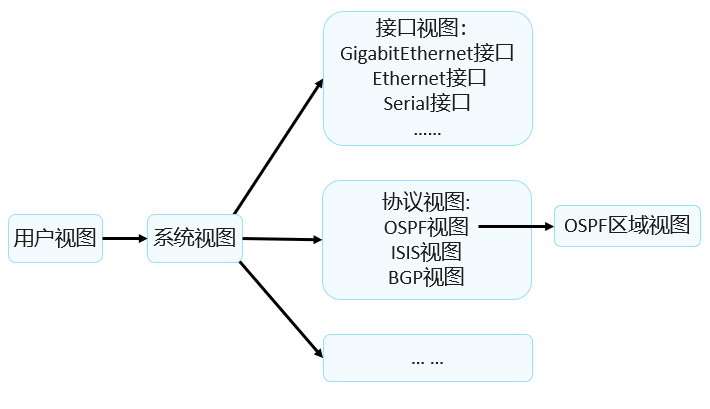

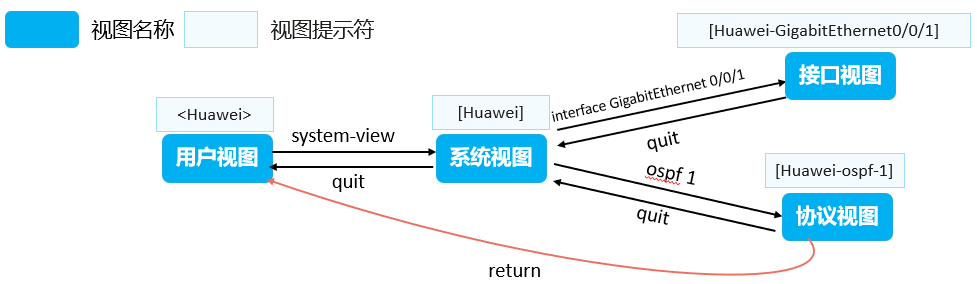

    设备提供了多样的配置和查询命令，为便于用户使用这些命令，VRP系统按功能分类将命令分别注册在不同的命令行视图下。

    • 用户视图：用户可以完成查看运行状态和统计信息等功能
    • 系统视图：用户可以配置系统参数以及通过该视图进入其他的功能配置视图
    • 其他视图：比如接口视图，协议视图，用户可以进行接口参数和协议参数配置


    命令行常识

    1. 不完整关键字输入

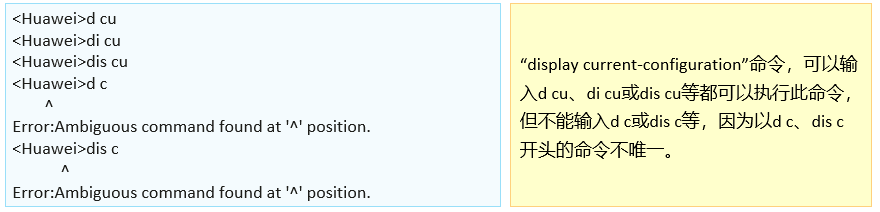

    设备支持不完整关键字输入，即在当前视图下，当输入的字符能够匹配唯一的关键字时，可以不必输入完整的关键字，例如：

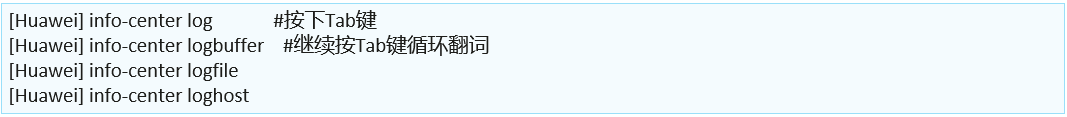

    1. Tab键的使用：

    • 如果与之匹配的关键字唯一，按下键，系统自动补全关键字，不全后，反复按关键字不变。

    • 如果与之匹配的关键字不唯一，反复按键可循环显示所有以输入字符串开头的关键字。

    • 如果没有与之匹配的关键字，按Tab键后，关键字不变。

    1. 使用命令行在线帮助

    用户在使用命令行时，可以使用在线帮助以获取实时帮助，从而无需记忆大量的复杂的命令。

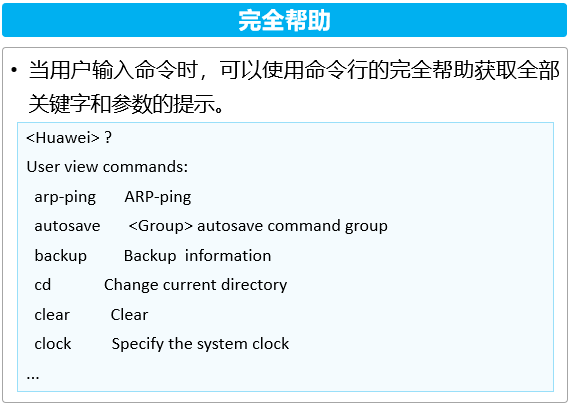

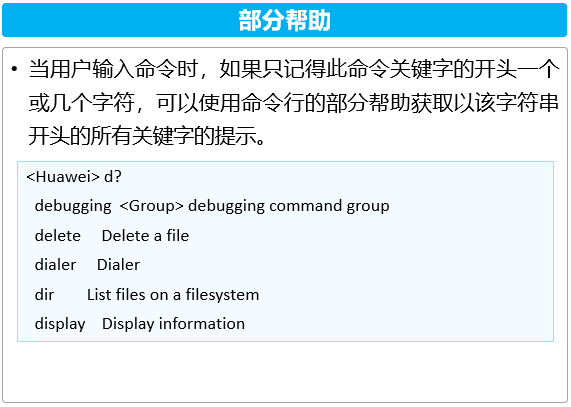

    命令行在线帮助可分为完全帮助和部分帮助，可通过输入“？”实现。

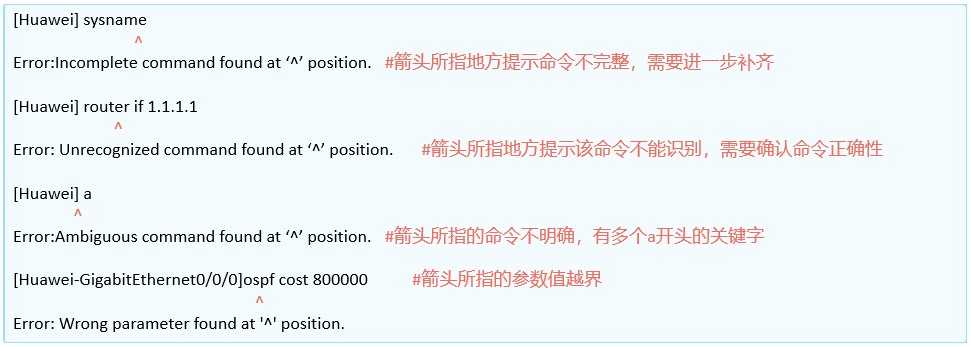

    1. 解读命令行的错误信息

    用户键入的命令，如果通过语法检查，则正确执行，否则系统将会向用户报告错误信息。

    1. 使用undo命令行

    在命令前加undo关键字，即为undo命令行。undo命令行一般用来恢复缺省情况、禁用某个功能或者删除某项配置。以下为参考案例：

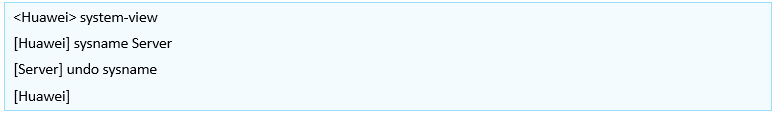

    • 使用undo命令行恢复缺省情况

    • 使用undo命令禁用某个功能

    • 使用undo命令删除某项设置

    1. 使用命令行的快捷键
    • 用户可以使用设备中的快捷键，完成对命令的快速输入，从而简化操作。

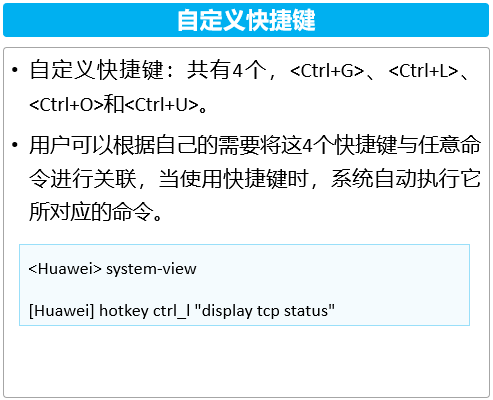

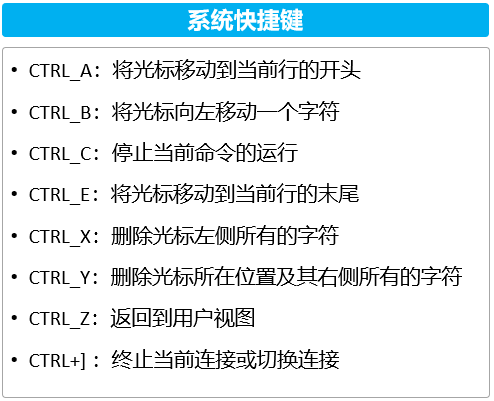

    • 系统中的快捷键分成两类，自定义快捷键和系统快捷键。


    常用命令

    <Huawei>  //用户视图

    <Huawei>undo terminal monitor  //关闭日志提示信息（类似于关闭弹窗）

    <Huawei>system-view  //进入系统视图

    [HUAWEI] //系统视图

    [Huawei]sysname R1  //修改设备名字为R1

    [R1]interface  Ethernet 0/0/0 //进入e0/0/0接口
    [R1]int e0/0/0 //进入e0/0/0接口

    [R1]Quit //离开当前界面，回到上一个界面
    [R1]return  //快速回到用户视图

    [R1-Ethernet0/0/0]ip address 10.1.12.1 24 //配置IP地址
    [R1-Ethernet0/0/0]ip add 10.1.12.3 24

    [R1-Ethernet0/0/0]undo ip add 10.1.12.3 24  //删除该操作

    [R1-Ethernet0/0/0]display this   //查看当前视图的配置

    [R1-Ethernet0/0/0] //接口视图

    <R1>display  ip interface  brief   //查看IP地址接摘要信息

    <R1>save  //保存配置
    //给设备配置管理密码：
    1）进入管理接口：
    [SW1]user-interface console  0

    2）选择密码认证模式：
    [SW1-ui-console0]authentication-mode   password

    3）设置密码：
    [SW1-ui-console0]set authentication  password  cipher Huawei@123

    <SW1>save  //保存配置
    //给设备配置管理密码：
    1）选择认证模式为AAA：
    [SW1-ui-console0]authentication-mode aaa
    [SW1-ui-console0]quit

    2）进入AAA数据库设置密码：
    [SW1]aaa
    [SW1-aaa]local-user huawei password cipher  Huawei@123 //创建用户名为huawei ,密码为Huawei@123
    [SW1-aaa]local-user huawei  service-type  terminal  //真机一定要敲这条命令
    [R2-aaa]local-user huawei  privilege  level  15    //设置用户等级




    //给设备设置登录前提示信息：
    [SW1]header  login information "welcom to yunxiao "

    //给设备设置登录后提示信息：
    [SW1]header  shell information  "huanyinnin "

    //配置远程登录：
    1）进入远程登录界面：
    [R2]user-interface  vty  0 4

    2）选择认证模式：
    [R2-ui-vty0-4]authentication-mode password

    3）设置密码：
    [R2-ui-vty0-4]set  authentication  password simple Huawei@123

    4）设置登录等级：
    [R2-ui-vty0-4]user  privilege  level  15 //默认为0

    5）为远程服务：
    [R2-ui-vty0-4]protocol  inbound  telnet    //真机一定要敲

    6）
    [R2]telnet server enable   //真机需要敲


    //用另一台设备远程该设备：
    <R1>telnet 10.1.12.2
    <R1>display  version   //查看设备版本信息
    <R1>dis startup  //查看下一次开启的系统版本
    <R1>display current-configuration //查看当前所有做过并且实现效果的操作
    <R1>dis saved-configuration //查看保存过的配置




    END
