    记一次键盘魔改(K3108加灯+键线分离)

    一个想法

    2020-07-28更新:加多了几张图

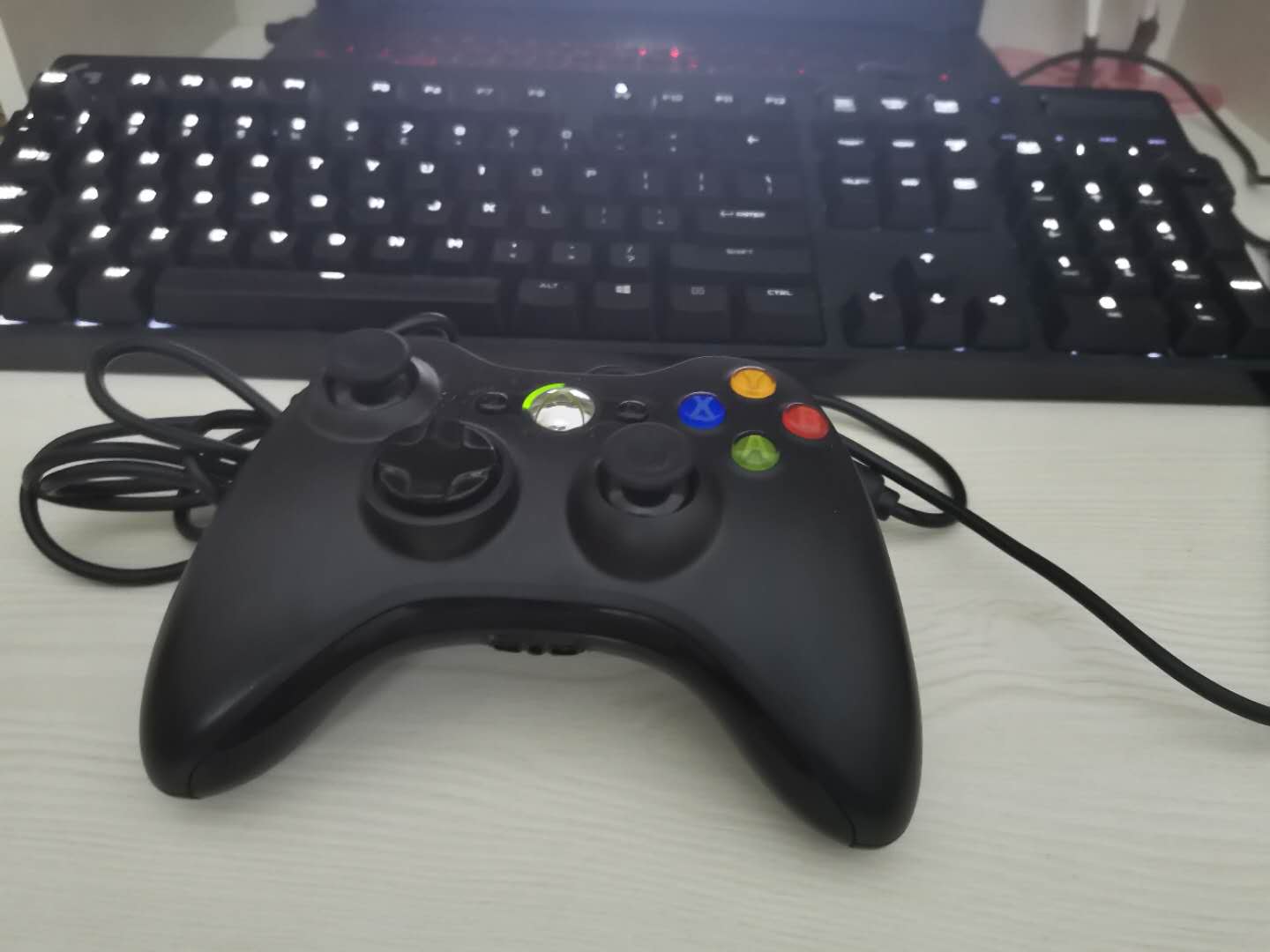

    我原本主力键盘是罗技的G610

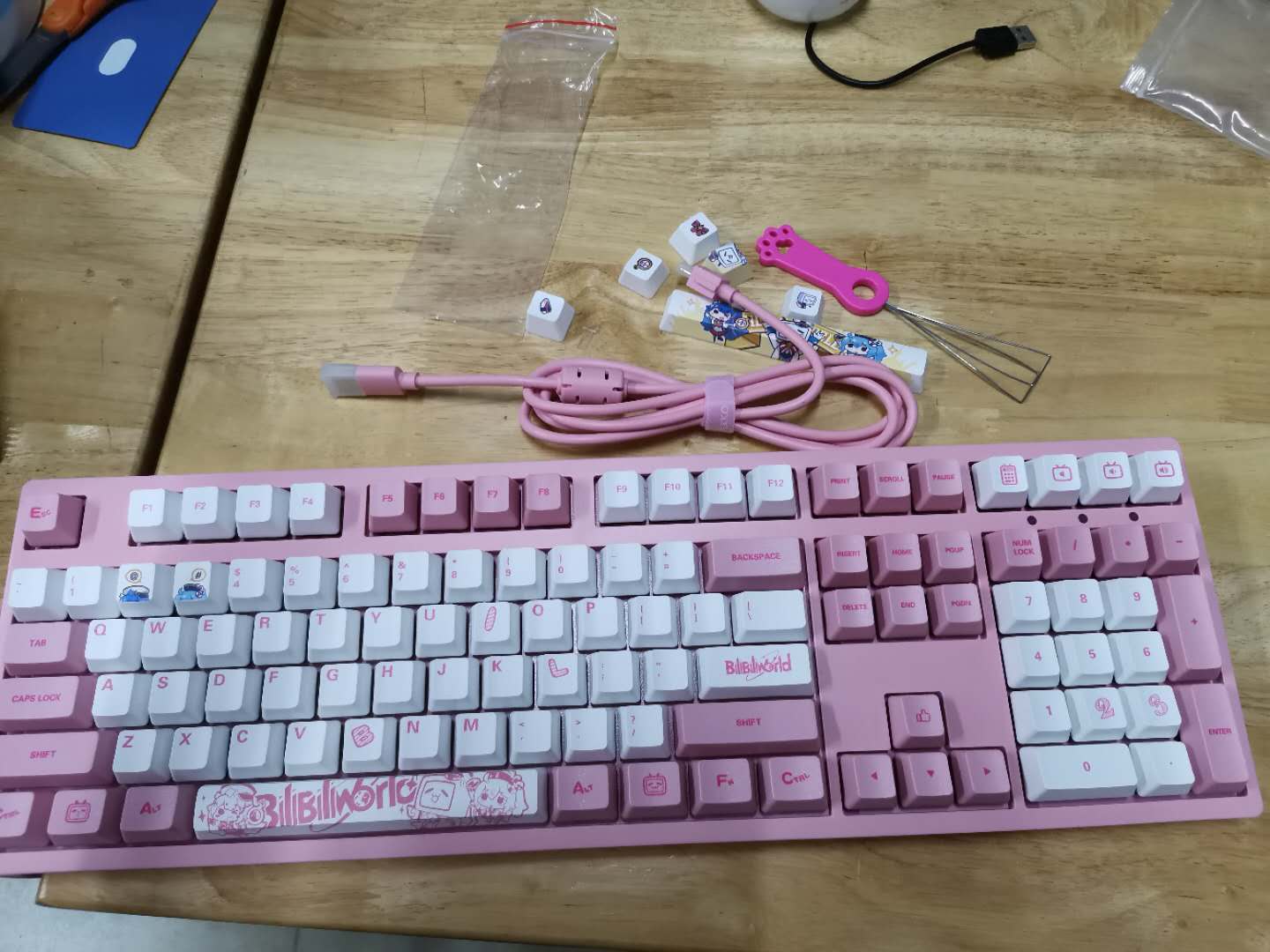

    最近玩腻了青轴,又正好从b站嫖到了一个BW主题的键盘

    具体型号是AKKO家的K3108V2,cherry红轴,某宝查了一下,将近能卖到600块钱,只能说品牌溢价真牛逼~
    猛男粉对我来说是有点驾驭不住了,但是玩过之后感觉红轴手感还不错,于是打算咸鱼捡一个键盘回来玩玩





    买键盘

    AKKO K3108全新的价格大概是不到300块钱,v2会贵,没有仔细研究两个版本有什么区别,这不重要
    咸鱼160捡了个九成新回来





    改灯

    正巧我朋友有一个茶轴的K3108,先拿他的来练练手,在艾酷官网查过,这个型号支持改灯,刷个固件就能用!!!



    说改就改,拆键盘!

    • 拆键盘很简单,外框完全卡扣设计,不用扭一颗螺丝,拨片插进去就能开,就不上图了
    • 拆开外框之后,F1~F12键和数字键之间有两颗螺丝,扭开即可分离分离底壳
    • 分离底壳慢一点,有一个和键盘连接的线接口需要拔掉

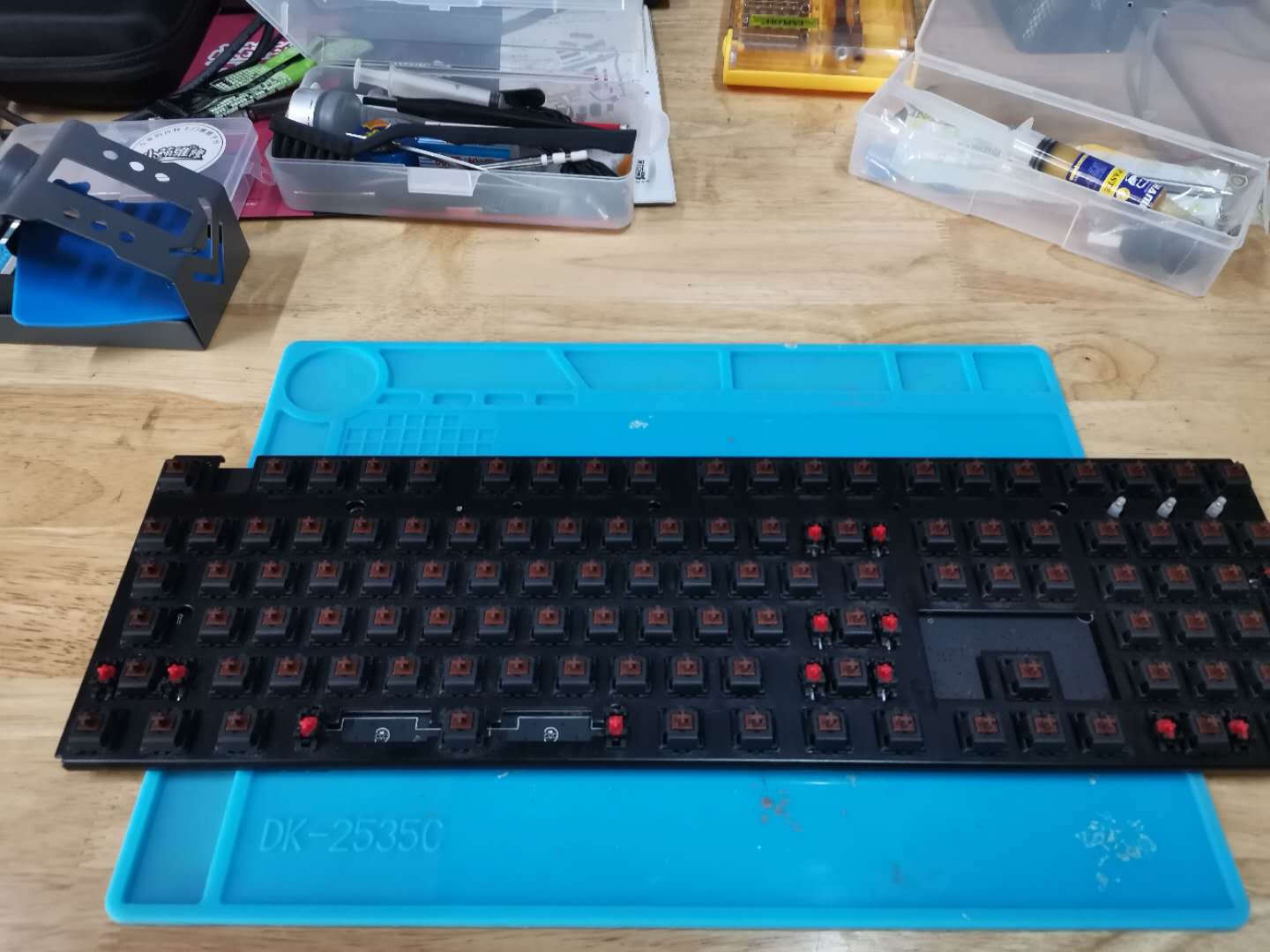

    • 最后当然是拆键帽了

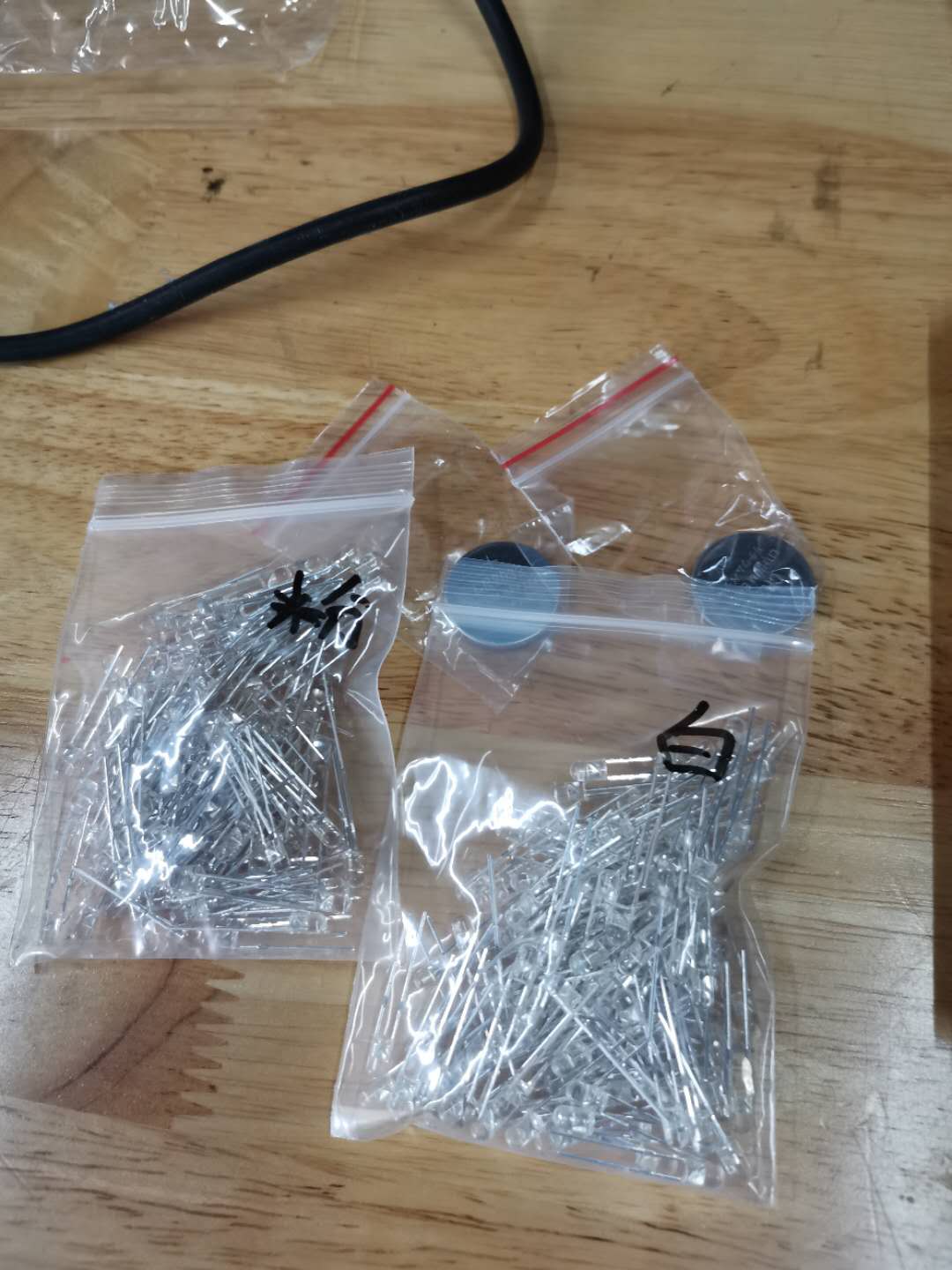

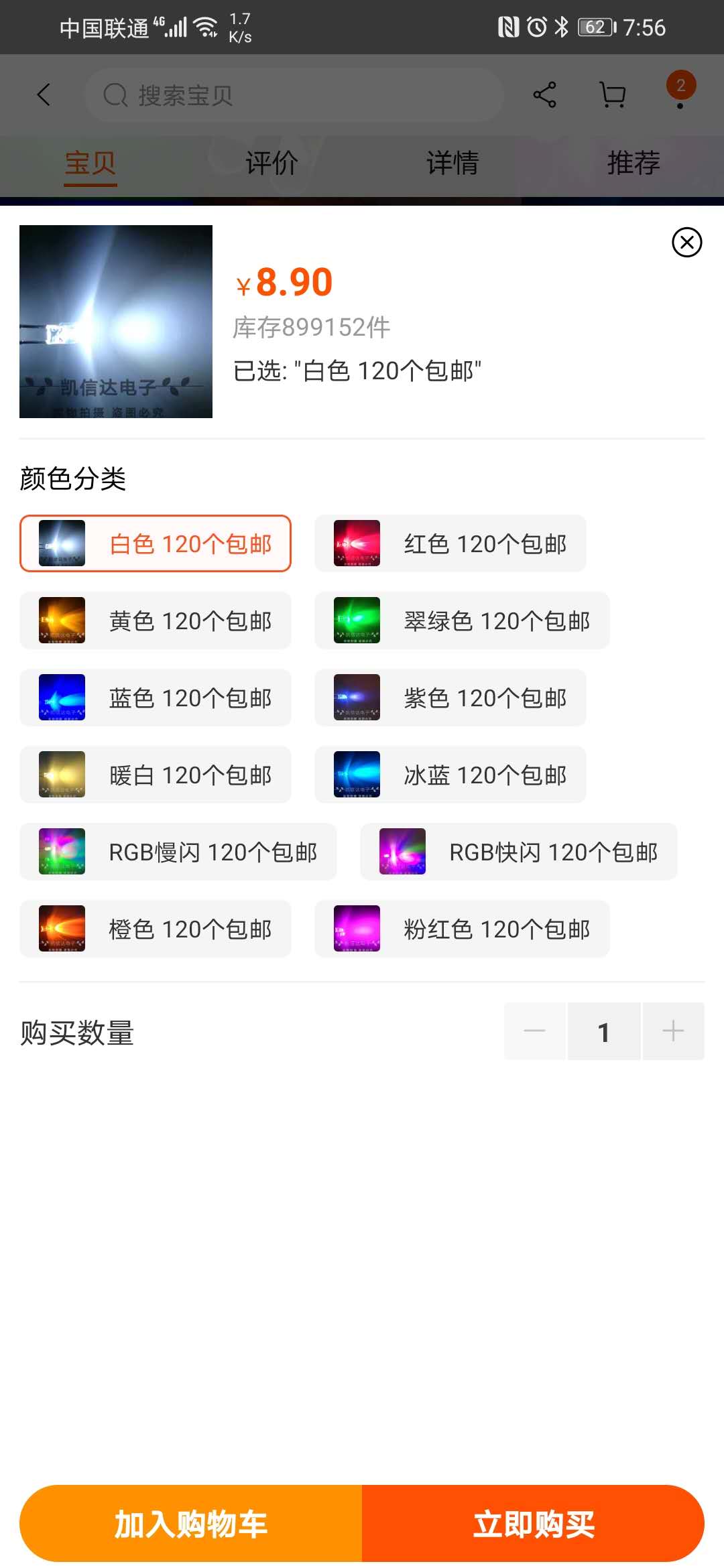

    从淘宝买来的灯珠

    一般卖家会送一个纽扣电池,插上去测下灯亮不亮就行
    (一般灯都不会坏,不过还是建议测一下,反正花不了多少时间,万一焊上去才发现有坏灯,脱焊的时间可不少)



    购买链接(不是广告,淘宝随便一搜就有,价格都差不多)



    插灯珠

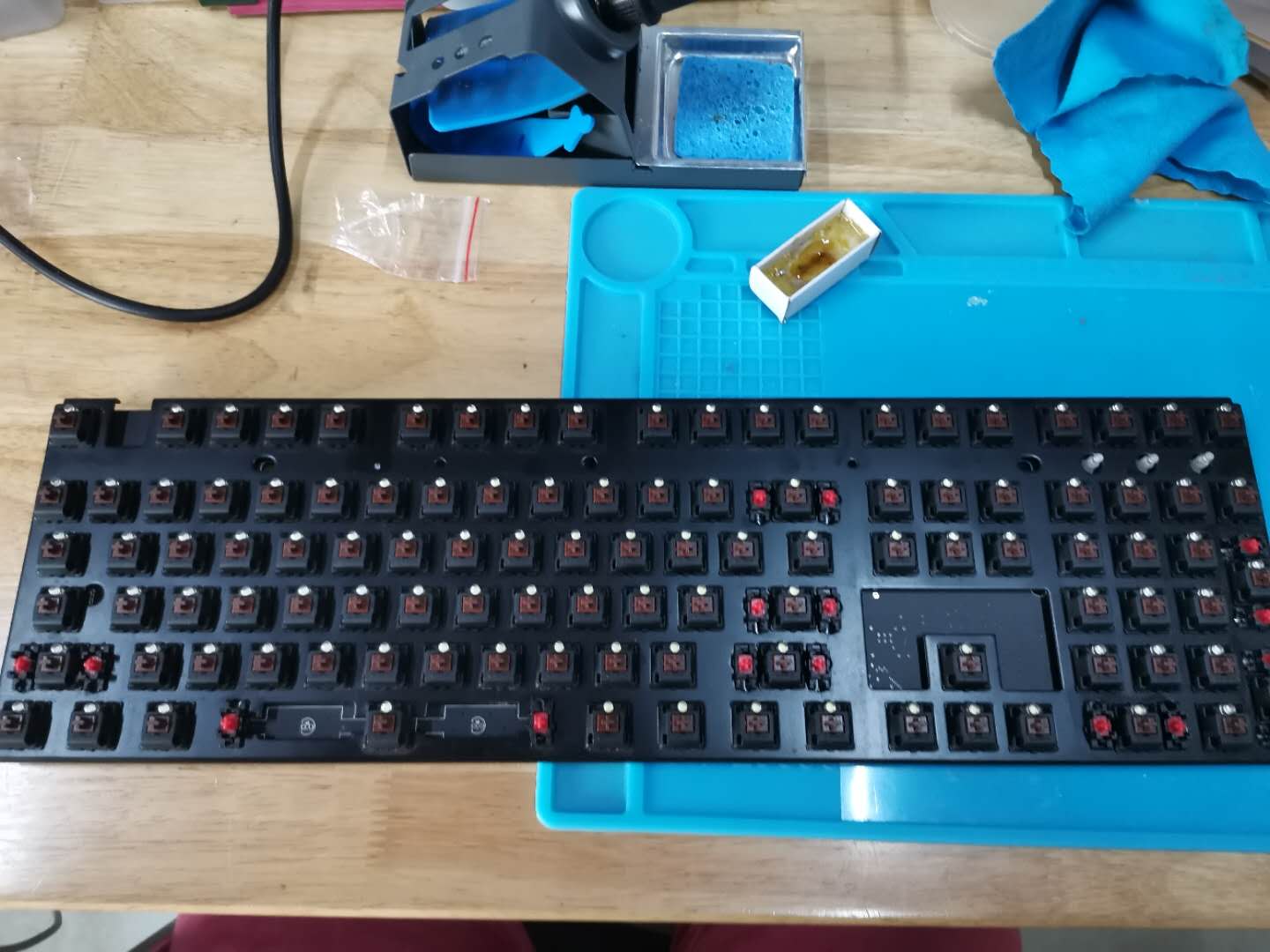

    正面

    背面

    • 电路板上都有正负极标记,灯珠针脚是长正短负
    • 不知道各位插灯之后是怎么临时固定灯珠的,反正我是直接掰弯针脚


    上烙铁,比较简单,没有拍照,反正焊锡少了就补多了就用吸锡器吸掉

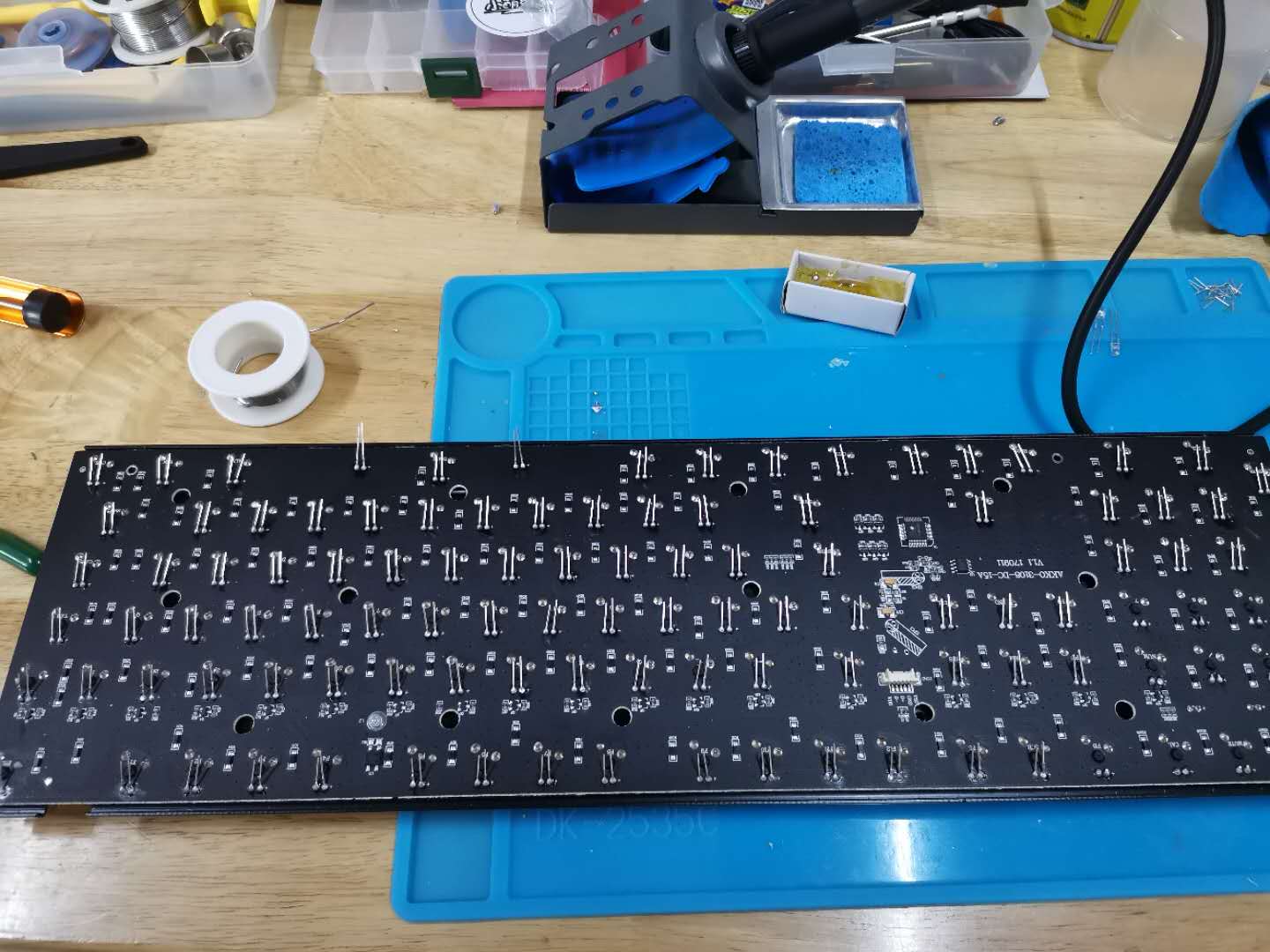

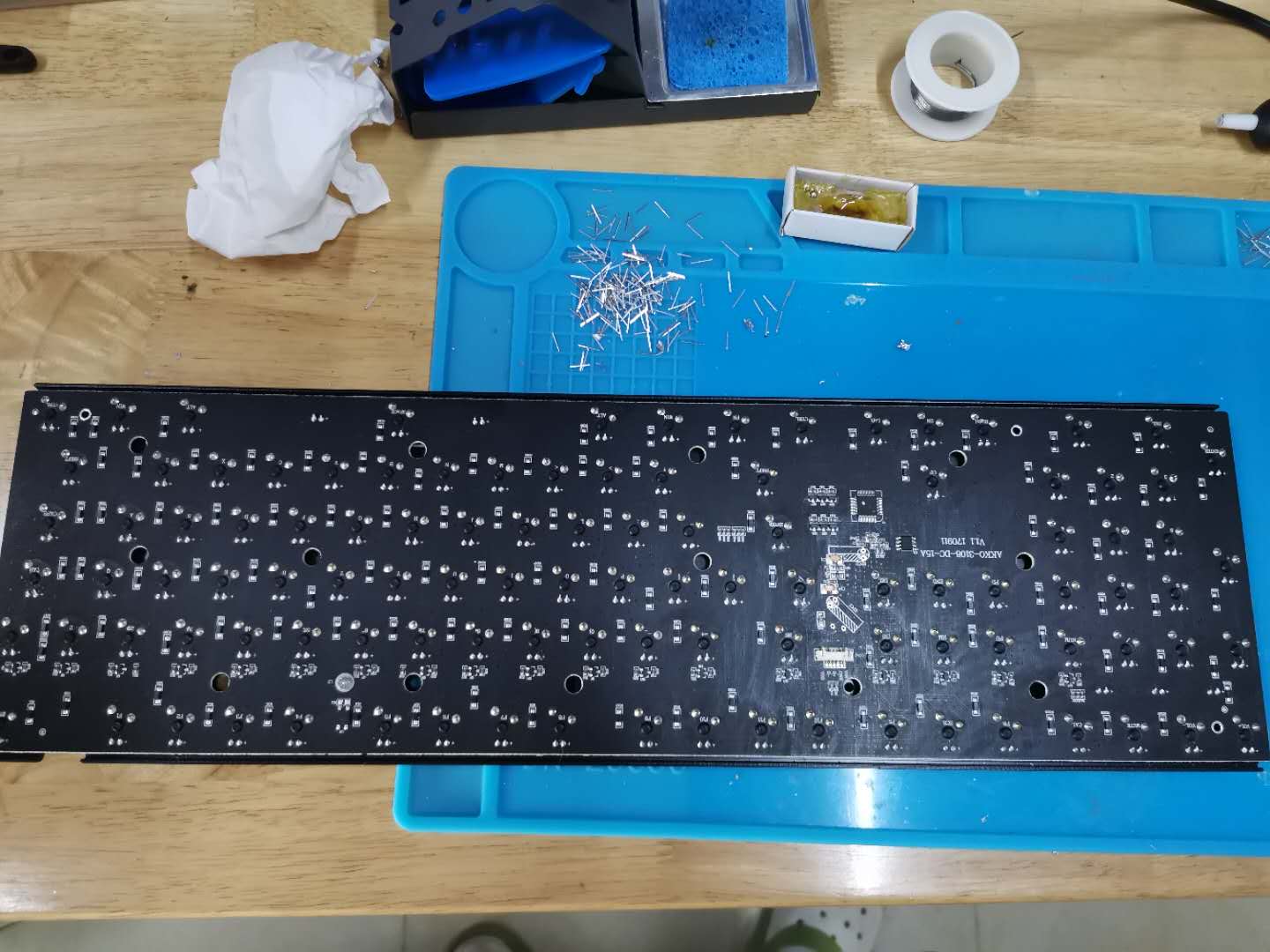

    全部焊好



    用尖嘴钳剪掉针脚(没有尖嘴钳指甲刀也是可以的,只要你不心疼)



    到这里焊灯就可以结束了,强迫症可以用刷子加点洗板水刷一刷背板,刷完之后电路板看起来就跟新的一样

    改完我朋友的茶轴后就收到了咸鱼捡来的红轴,同样清清灰也焊上了粉灯

    效果图看下面吧





    刷固件

    打开官网下载页面
    找到要的键盘型号的固件下载即可

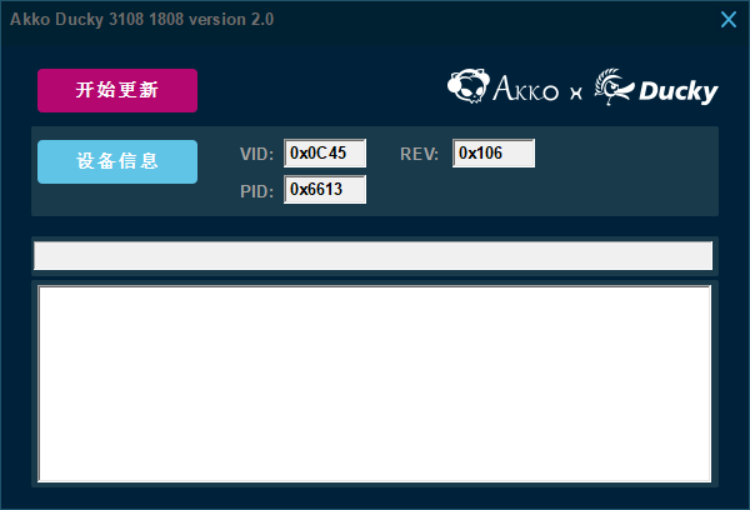

    解压打开,点击“设备信息”识别到你的键盘

    点击更新就完事了



    灯动画去官网找说明书吧
    一般是Fn+方向键=亮度,Fn+功能键(INS,HOME键等)=动画样式





    换键帽

    K3108原装是侧刻的Ducky键帽,不透光(何止不透,是密不透风)
    盖上原装键帽就是扮猪吃老虎,有没有灯只有自己知
    作为一个闷骚的人,怎么可能不换键帽

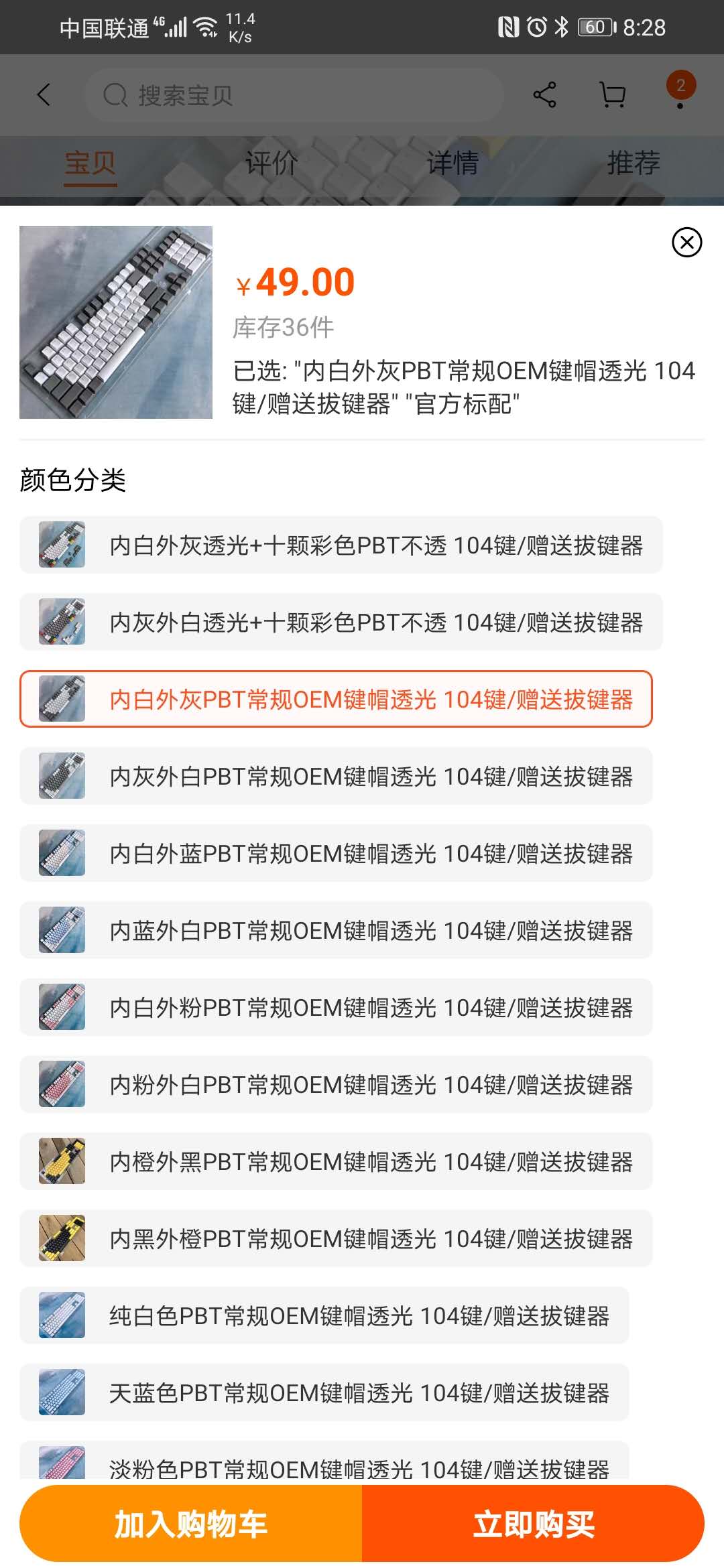

    去淘宝50块钱整了套新键帽



    链接就不放了,反正买PBT键帽就完事了
    (来自一个月后的我:买白色键帽就要做好不耐脏的准备,自己日常擦一擦吧~)





    键线分离

    (本章参考来源:什么值得买
    遵循着改都改了的原则,我打算把线也改成type-C口

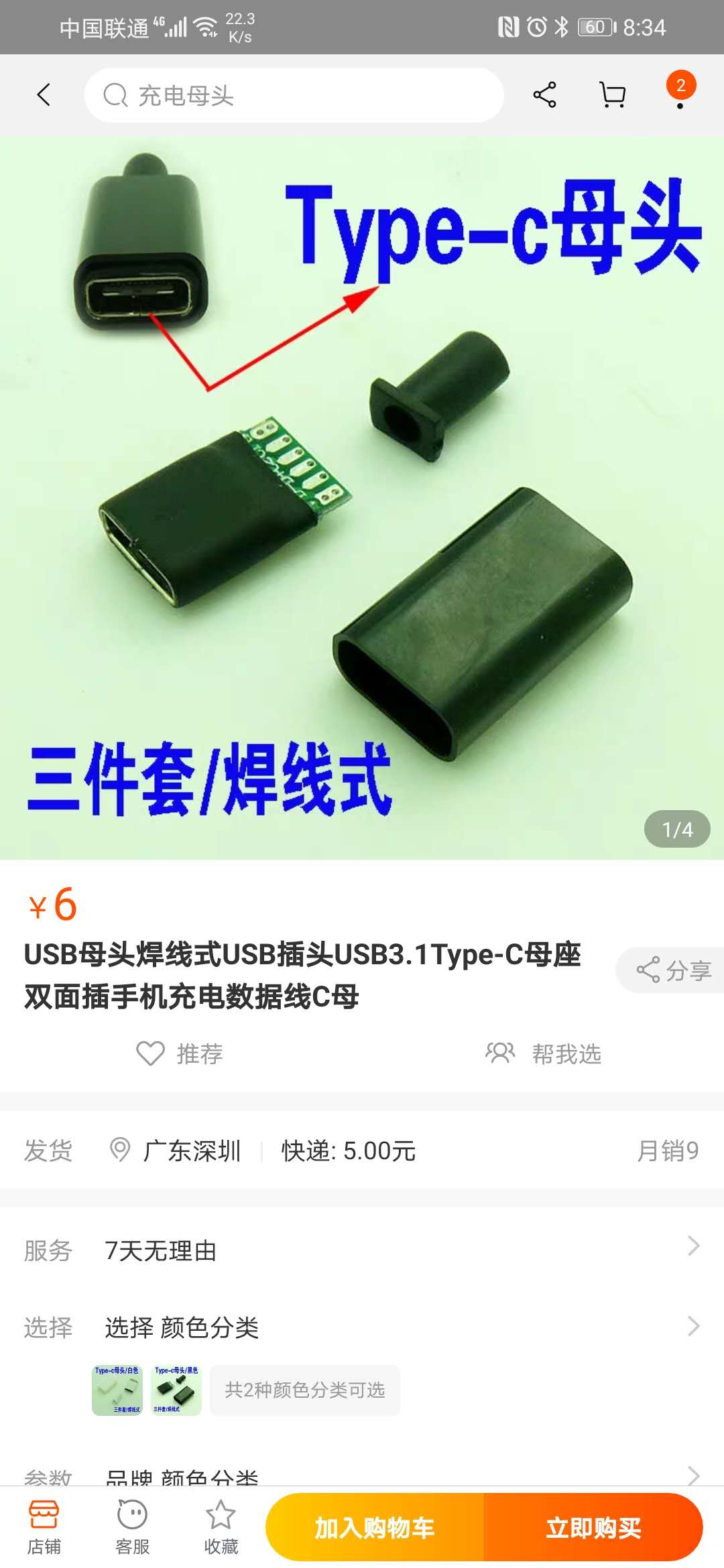

    买个Type-C口

    这个比较难找,给个购买链接



    如果不心疼原装的线,直接预留大概20cm的线,把原装的线剪下来就能焊了

    不然的话,就继续淘宝买好了
    一定要买5P 1.25mm间距的,这个我可踩了不少坑(最后还是去电子市场买回来的)
    如果你不知道买哪个,看这个就行了购买链接

    (PS:其实买type-C口那家店有端子+接口的成品线,不过我没买过,需要的话自己问店家吧)



    开焊

    (我的键盘是1808版本的,不清楚其他版本的线是否相同,如果你不是1808,建议你去查下,免得导致短路)

    (版本号在键盘底部看)

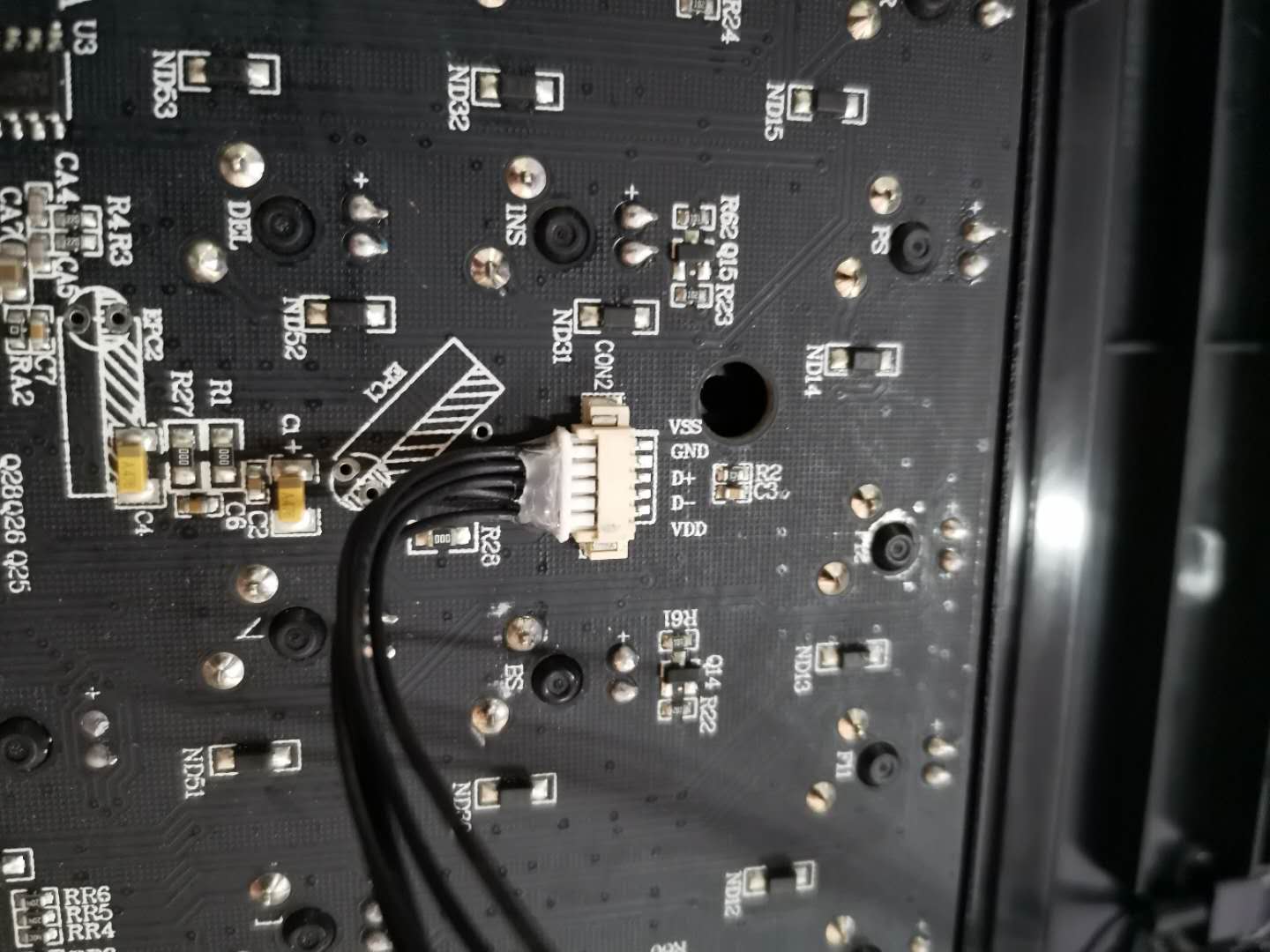

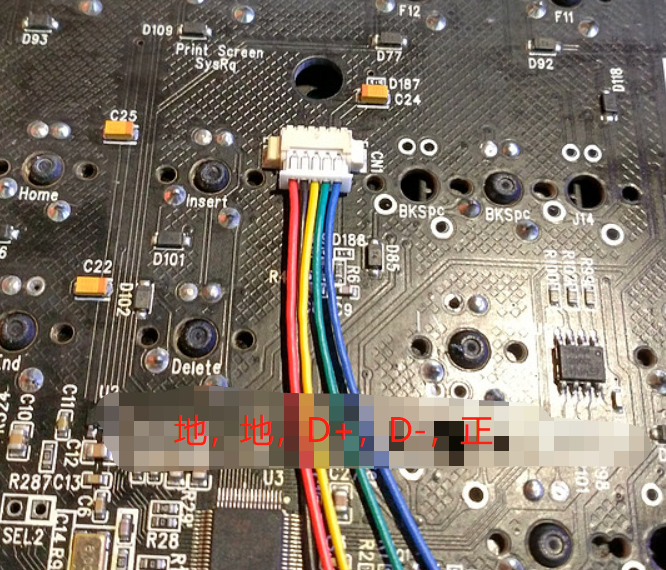

    5P的端子线从左到右分别是:地(负,GND),地(负,GND),D+,D-,正(Vcc)



    type-C的接线图如下:

    • 是的,C1,C2不用接,两根地线连在一起焊在GND
    • 建议吧线穿进孔里用堆锡的方法焊上去,只要保证锡不粘到别的焊点就行
    • 不放心就最后上一点热熔胶绝缘,一点点就行,别太多

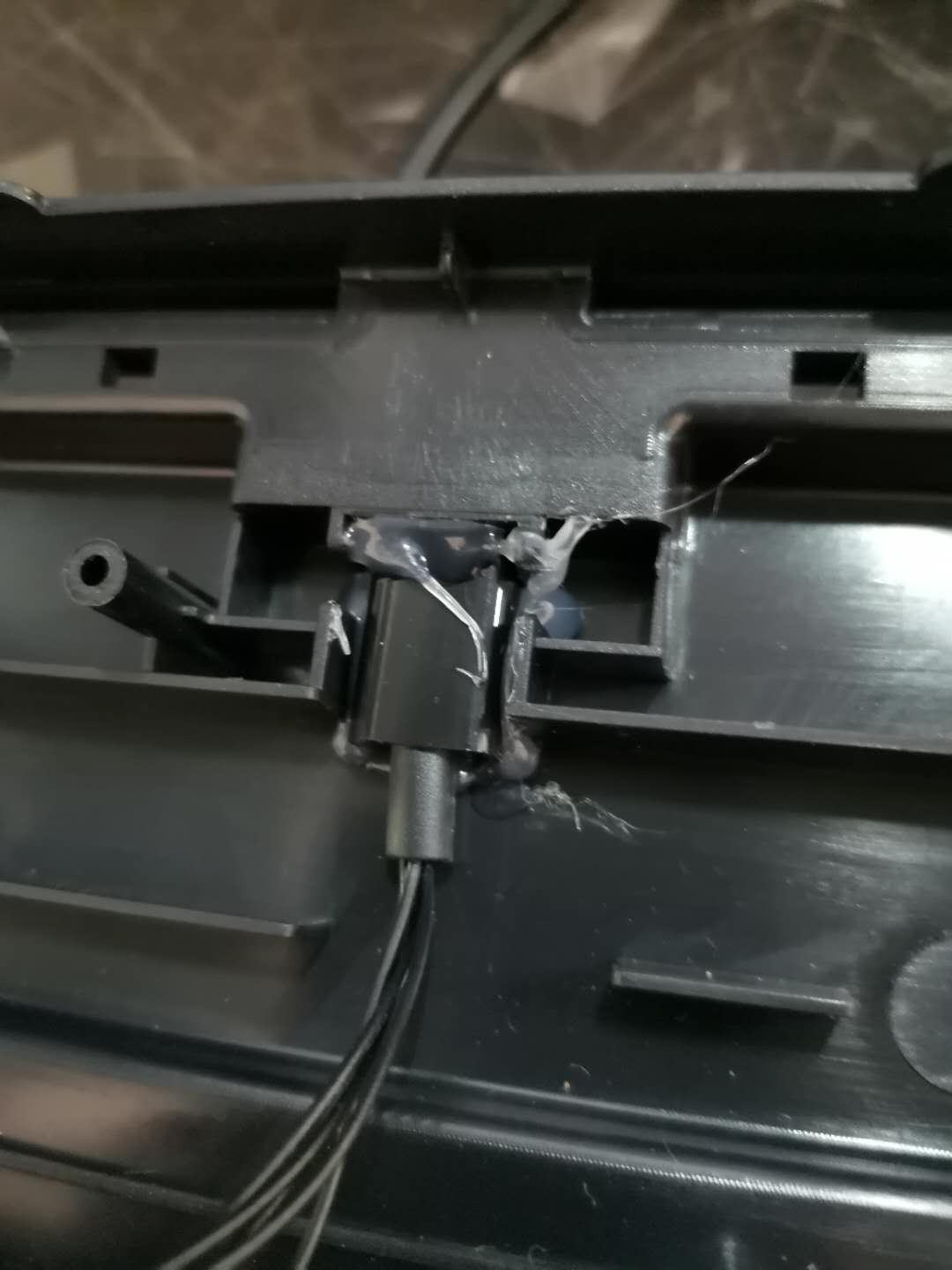

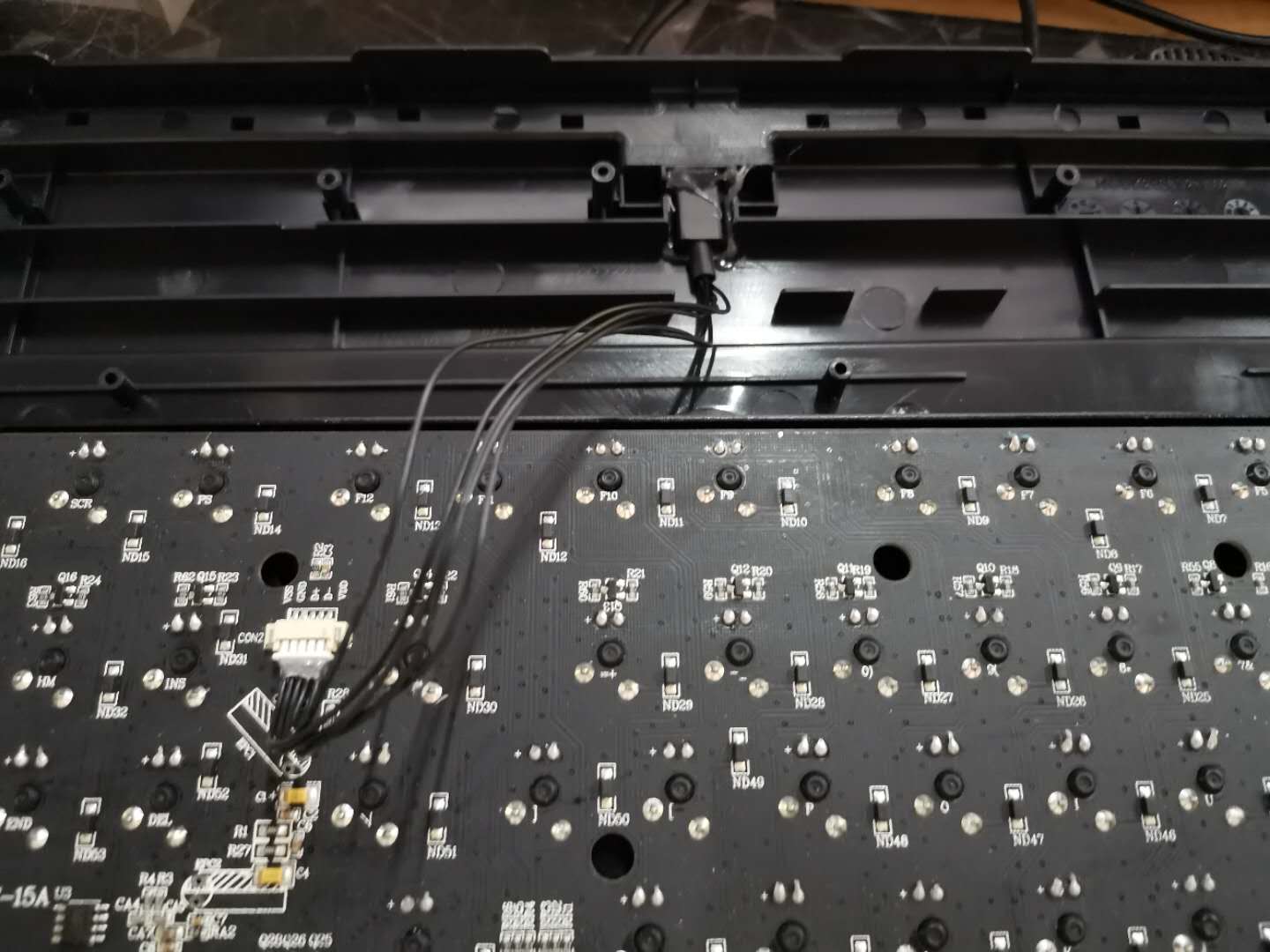

    焊好之后用热熔胶固定在底板上就好了

    没有热熔胶怎么办?买啊!20块钱包枪,链接就不放了

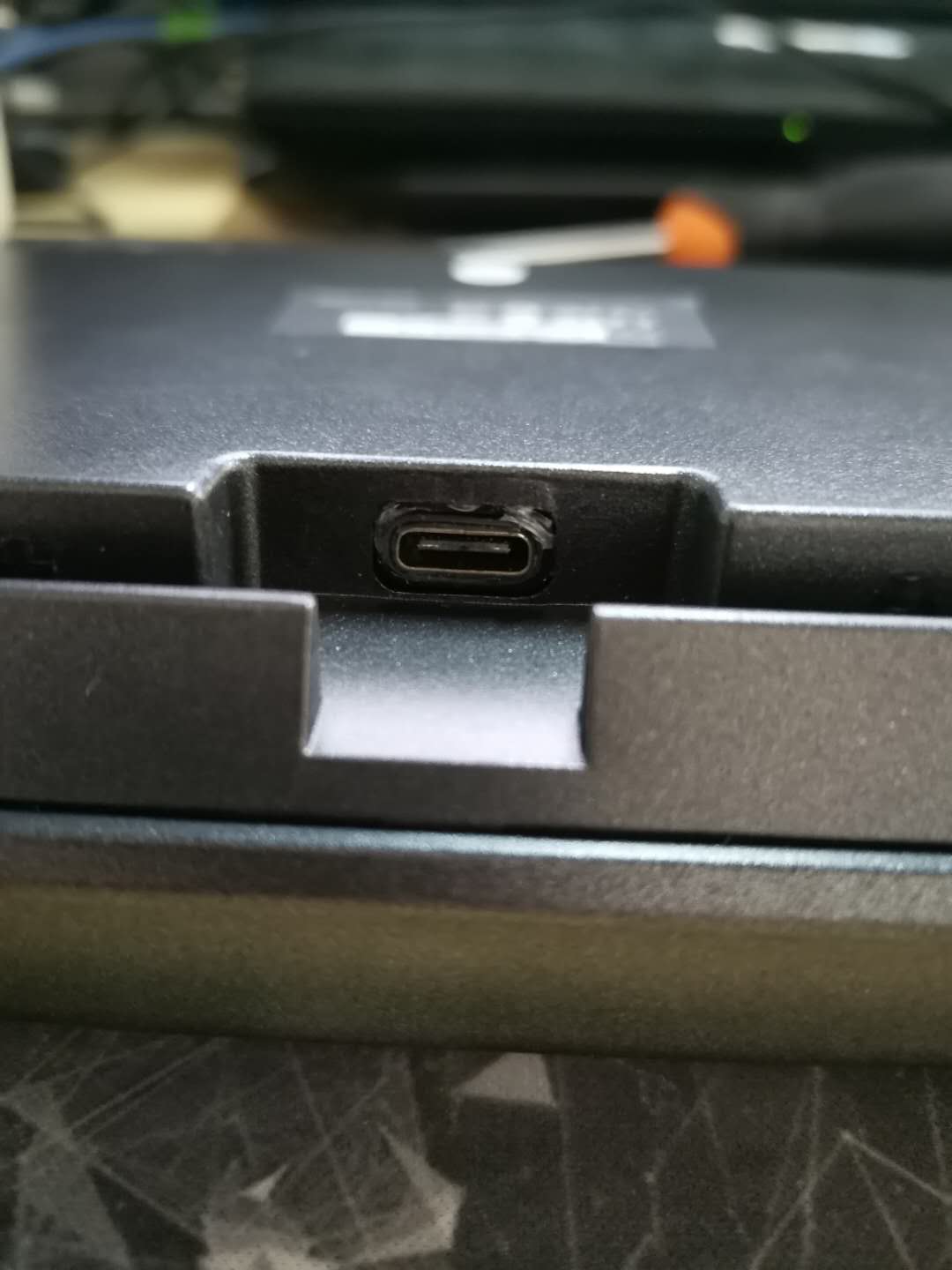

    成品

    最后把键盘装回去就完事了

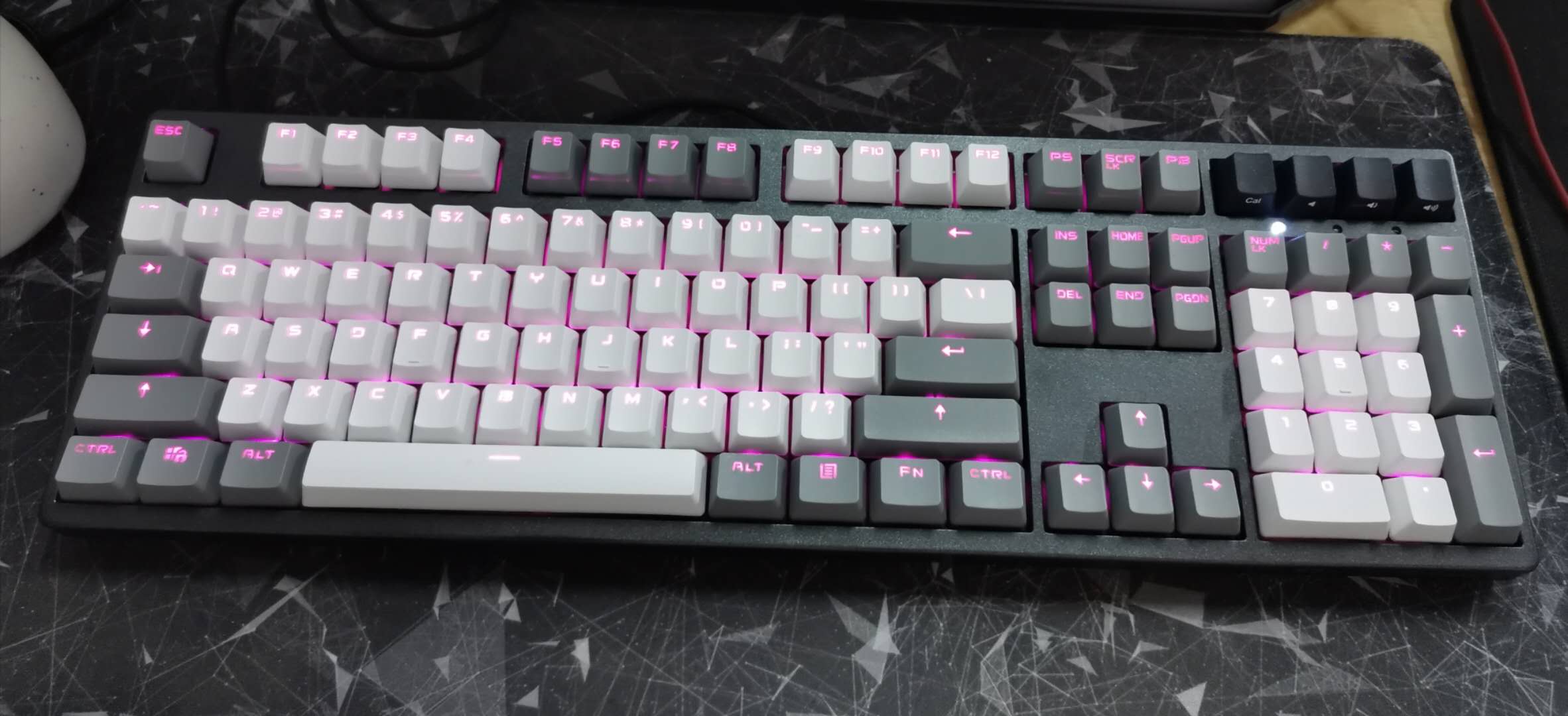

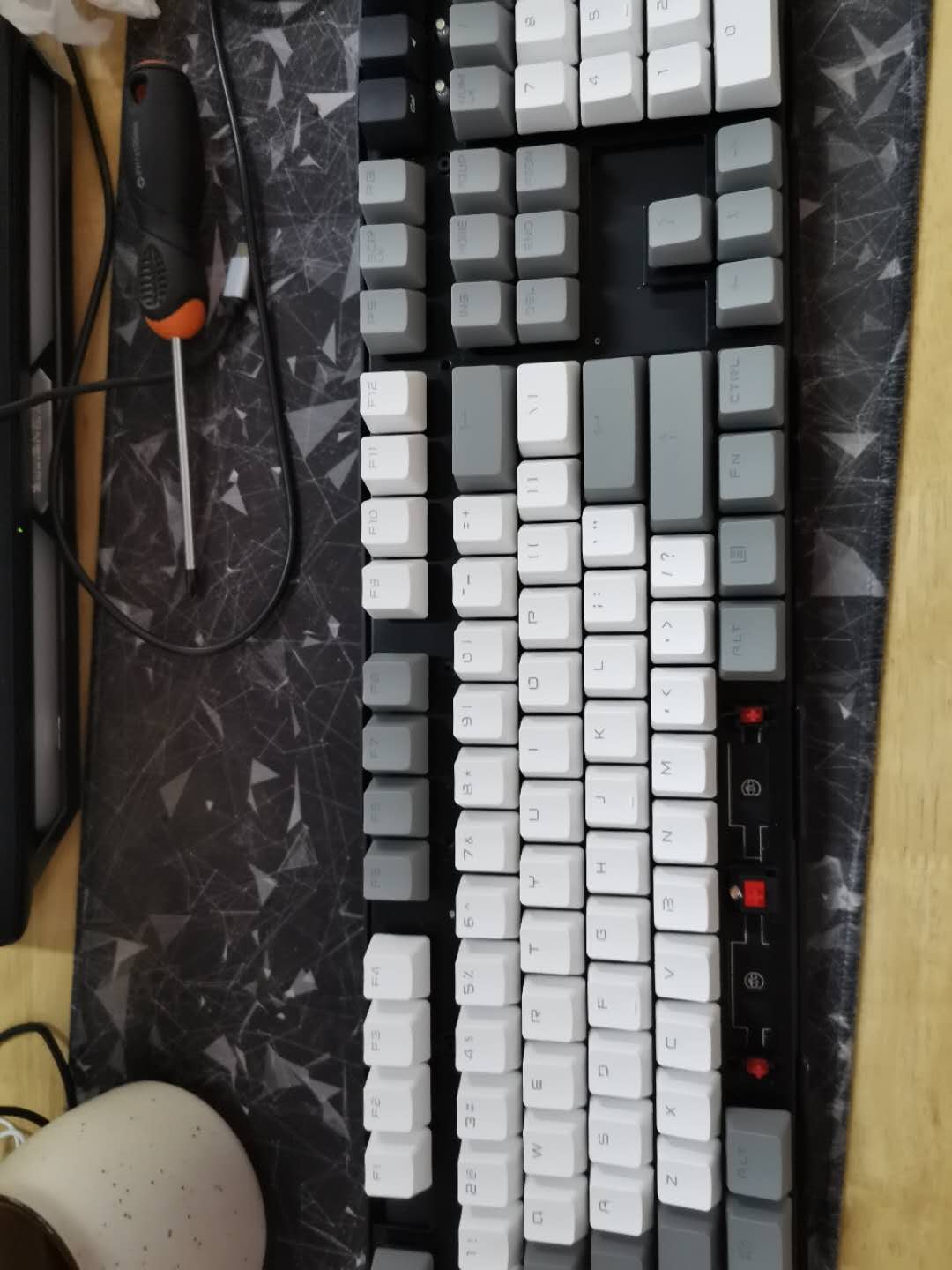

    成品图如下:



    作为一个闷骚的人,粉粉的键盘太难驾驭了,还是粉色跑马灯够骚2333,b站那套就送给小姐姐了~
